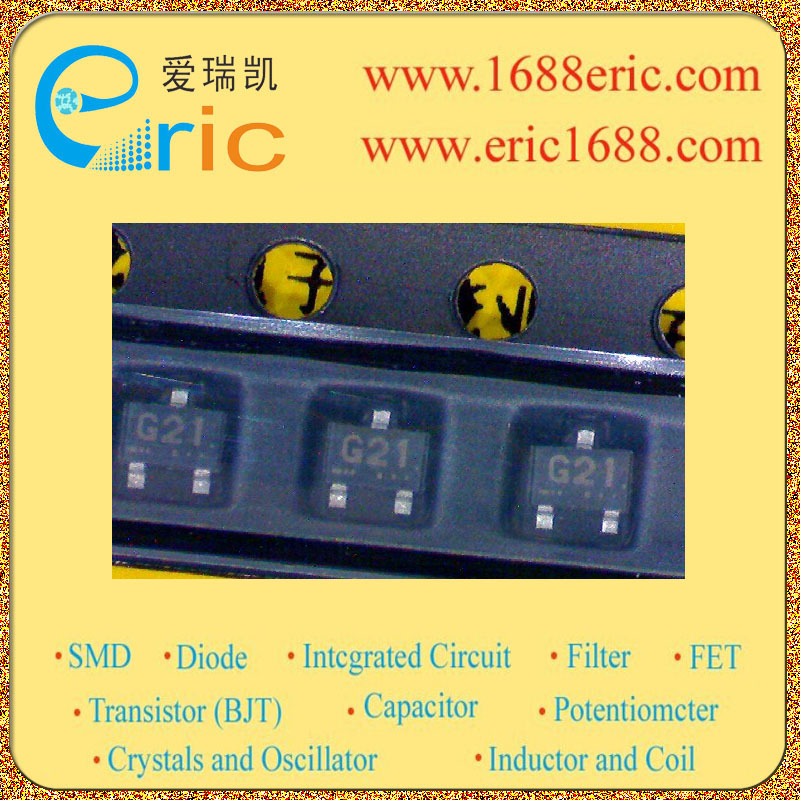

型号: |
2SK1958 |
标记/丝印/代码/打字: |
G21 |
厂家: |
NEC |
封装: |
SOT-323/SC-70 |
批号: |
05 |
库存数量: |
3000 |
所属分类: |
场效应管FET MOSFET-N沟道MOSFET N-Channel |
技术文档PDF: |
在线阅读 |
|
|
在线购买 |
|
|
|
|
2SK1958 G21 的参数 |
最大源漏极电压Vds
Drain-Source Voltage |
16V |
最大栅源极电压Vgs(±)
Gate-Source Voltage |
7V |
最大漏极电流Id
Drain Current |
100mA/0.1A |
源漏极导通电阻ΩRds
DΩ/Ohmain-SouΩ/Ohmce On-State Ω/Ohmesistance |
5Ω/Ohm @10mA,4V |
开启电压Vgs(th)
Gate-Source Threshold Voltage |
0.5-1.1V |
耗散功率Pd
Power Dissipation |
150mW/0.15W |
Description & Applications |
MOS FIELD EFFECT TRANSISTOR N-CHANNEL MOS FET FOR HIGH-SPEED SWITCHING The 2SK1958 is an N-channel vertical MOS FET. Because it can be driven by a voltage as low as 1.5 V and it is not necessary to consider a drive current, this FET is ideal as an actuator for low-current portable systems such as headphone stereos and video cameras. Features MOS FIELD EFFECT TRANSISTOR Gate can be driven by 1.5 V Because of its high input impedance, there’s no need to consider drive current Since bias resistance can be omitted, the number of components required can be reduced |
描述与应用 |
MOS场效应晶体管 N沟道MOS FET高速开关 2SK1958是一个N沟道垂直MOS FET。因为 它可以由一个电压驱动低至1.5 V,这是不 必要考虑驱动电流,这FET是理想的作为 执行器的低电流的便携式系统,如耳机 音响和摄像机。 特性 MOS场效应晶体管 栅极可以由1.5 V驱动 由于其高输入阻抗就没有必要考虑驱动电流 由于偏置电阻可以省略,可以减少所需的部件数量 |
技术文档PDF下载 |
在线阅读 |
|
|
|
|
