型号：	CM1431-08DE

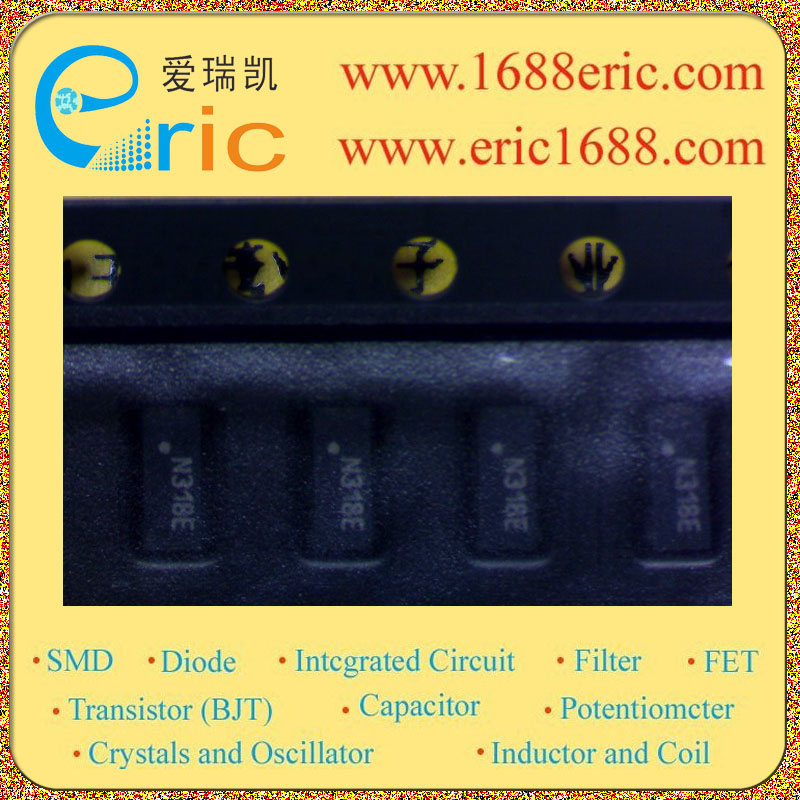

标记/丝印/代码/打字：	N318E
厂家：	California Micro Devices
封装：	TDFN-16
批号：	05NOPB
库存数量：	3000
所属分类：	晶振滤波Crystal Oscillator and Filter 滤波Filter EMI
技术文档PDF：	在线阅读

在线购买 (Search Stock)	Send order to our E_mail: saler28@mark-ic.com

CM1431-08DE N318E 的参数
类型 Type	低通 Low Pass
技术 Technology	RC
通道数 Number of Channels	8
中心/截止频率 Center / Cutoff Frequency	110MHz
衰减值 Attenuation Value	30dB@800MHz-6000MHz
电阻 - 通道 (Ω) Resistance - Channel (Ohms)	10Ω
电流 Current
数值 Values	C=15pF
ESD 保护 ESD Protection	是 Yes
Description & Applications	Features ? Four, six and eight channels of EMI filtering with integrated ESD protection ? Pi-style EMI filters in a capacitor-resistor-capacitor (C-R-C) network ? ±15kV ESD protection on each channel (IEC 61000-4-2 Level 4, contact discharge) ? ±30kV ESD protection on each channel (HBM) ? Greater than 35dB attenuation (typical) at 1 GHz ? TDFN package with 0.40mm lead pitch: ? 4-ch. = 8-lead TDFN ? 6-ch. = 12-lead TDFN ? 8-ch. = 16-lead TDFN ? Tiny TDFN package size: ? 8-lead: 1.7mm x 1.35mm ? 12-lead: 2.5mm x 1.35mm ? 16-lead: 3.3mm x 1.35mm ? Increased robustness against vertical impacts during manufacturing process ? Lead-free finishing Applications ? LCD and Camera data lines in mobile handsets ? I/O port protection for mobile handsets, notebook computers, PDAs etc. ? EMI filtering for data ports in cell phones, PDAs or notebook computers. ? Wireless handsets ? Handheld PCs/PDAs ? LCD and camera modules
描述与应用	特点 ?四，六，八频道的EMI滤波集成ESD保护 ?丕式EMI滤波器的电容电阻电容（C-R-C）网络 ?±15kV的ESD保护每个通道（IEC61000-4-2第4级，接触放电） ?±30kV的ESD（HBM）保护每个通道 ?大于35dB的衰减量在1 GHz（典型值） ?与0.40mm引脚间距的TDFN封装： ?4通道。 = 8引脚TDFN封装 ?6声道。 =12引脚TDFN ?8路。 =16引脚TDFN ?微型TDFN封装大小： ?8铅：1.7所述1.35毫米 ?12，铅：2.5×1.35毫米 ?16，铅：3.3毫米所述1.35毫米 ?立式影响的提高了稳定性，对在生产过程中 ?无铅整理应用 ?LCD和相机数据线在手机 ?I / O端口保护手机，笔记本电脑电脑，PDA等 ?EMI过滤数据端口在手机，PDA或笔记本电脑。 ?无线手机 ?掌上电脑/掌上电脑 ?液晶显示屏和摄像头模块
技术文档PDF下载	在线阅读
