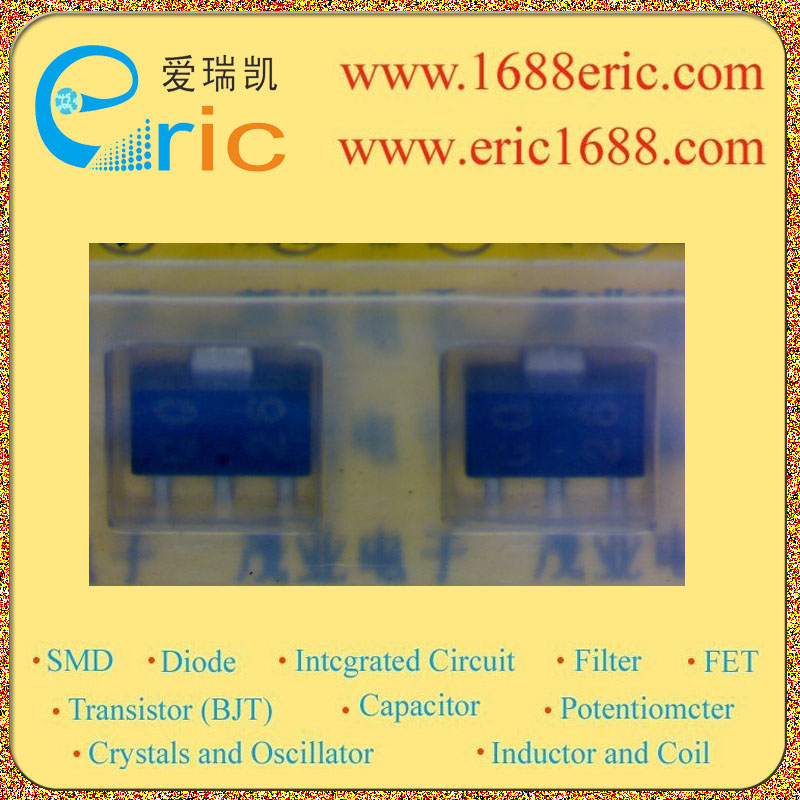

2SD1615A GQ 的参数 |
| 集电极-基极反向击穿电压V(BR)CBO
Collector-Base Voltage(VCBO) |
120V |
| 集电极-发射极反向击穿电压V(BR)CEO
Collector-Emitter Voltage(VCEO) |
60V |
| 集电极连续输出电流IC
Collector Current(IC) |
1A |
| 截止频率fT
Transtion Frequency(fT) |
160MHz |
| 直流电流增益hFE
DC Current Gain(hFE) |
135~270 |
| 管压降VCE（sat）
Collector-Emitter Saturation Voltage |
150mV/0.15V |
| 耗散功率Pc
Power Dissipation |
2W |
| Description & Applications |
NPN Epitaxial Planar Silicon Transistor POWER MINI MOLD DESCRIPTION 2SD1615, 1615A are designed for audio frequency power amplifier and switching application, especially in Hybrid Integrated Circuits. FEATURES ? World Standard Miniature Package ? Low VCE (sat) VCE(sat) = 0.15 V ? high DC current Gain |
| 描述与应用 |
NPN平面外延硅晶体管 POWER迷你模具 说明 2SD1615，1615A音频功放和开关应用而设计的，特别是 混合集成电路。 特点 ?世界标准小型封装 ?低VCE（sat）的VCE（饱和）=0.15 V ?高直流电流增益 |
