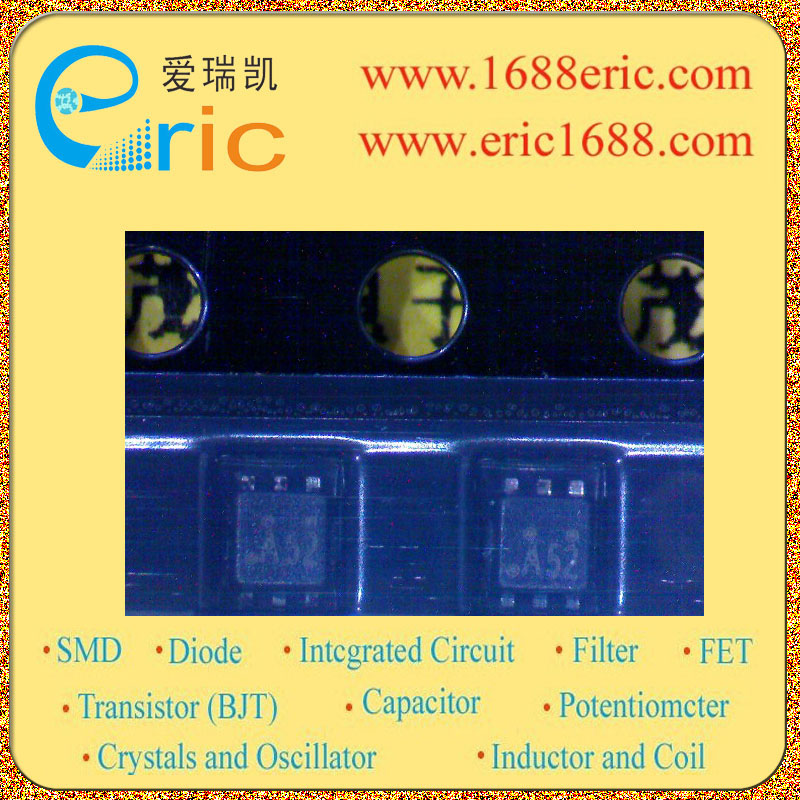

FDJ129 A 的参数 |
| 最大源漏极电压Vds
Drain-Source Voltage |
-20V |
| 最大栅源极电压Vgs(±)
Gate-Source Voltage |
-12V |
| 最大漏极电流Id
Drain Current |
-4.2A/-0.2A |
| 源漏极导通电阻Rds
Drain-Source On-State
Resistance |
120m?@ VGS = -2.5V, ID = -3.3A |
| 开启电压Vgs（th）
Gate-Source Threshold Voltage |
-0.6~-1.5V |
| 耗散功率Pd
Power Dissipation |
1.6W |
| Description & Applications |
P-Channel -2.5 Vgs Specified Power Trench MOSFET General Description This P-Channel -2.5V specified MOSFET uses Fairchild’s advanced low voltage Power Trench process. It has been optimized for battery power management applications. Applications ? Battery management ? Load switch Features ? Low gate charge ? High performance trench technology for extremely low RDS(ON) ? Compact industry standard SC75-6 surface mount package |
| 描述与应用 |
P沟道-2.5 VGS指定的动力沟道MOSFET 概述 此P沟道2.5V指定的MOSFET采用飞兆半导体先进的低电压功率沟槽过程。它已被优化的电池电源管理应用。 应用 ?电池管理 ?负荷开关 特点 ?低栅极电荷 ?高性能沟道技术极低的RDS（ON） ?紧凑型工业标准SC75-6表面贴装封装 |
