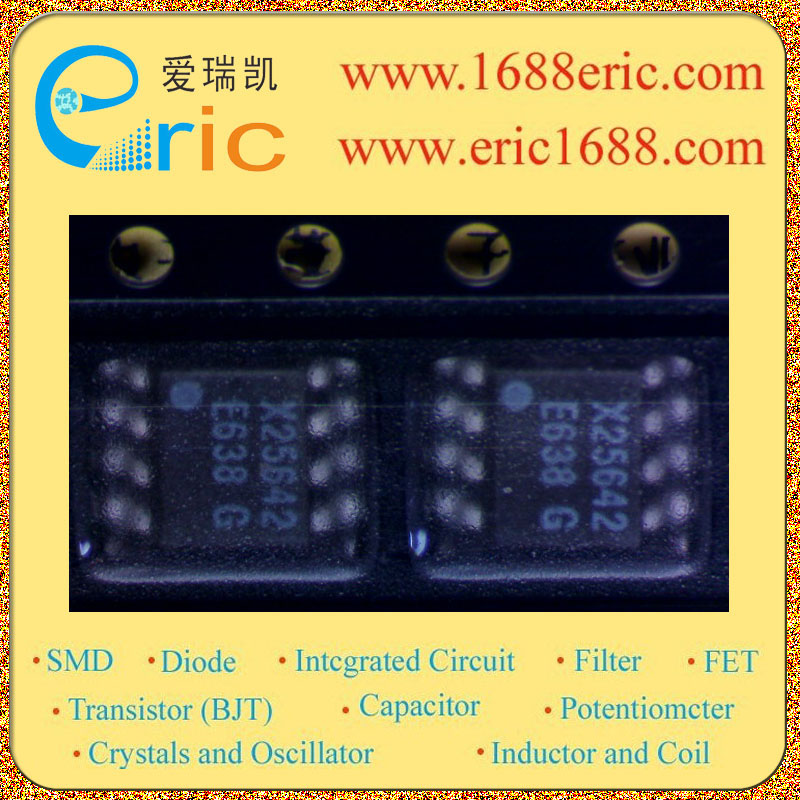

X25642
 型号:  X25642
 标记/丝印/代码/打字:  X25642
 厂家:  Xicor
 封装:  soic8
 批号:  05+
 库存数量:  120
 所属分类:  集成电路ICIntegrated Circuit(IC)
  存储器Memory
 技术文档PDF:  在线阅读

 在线购买
(Search Stock)
Send order to our E_mail:
saler28@mark-ic.com

X25642 X25642 的参数

存储器格式 Format - Memory EEPROMs - 串行 EEPROMs - Serial
存储器类型 Memory Type EEPROM
存储容量 Memory Size 128(16 x 8)
速度 Speed 100kHz,400kHz
接口 Interface I2C,2 线串口 I2C, 2-Wire Serial
电源电压 Voltage - Supply 2.5 V ~ 5.5 V
Description & Applications Advanced SPI Serial E2 PROM with Block LockTM Protection DESCRIPTION The X25642 is a CMOS 65,536-bit serial E2PROM, internally organized as 8K x 8. The X25642 features a Serial Peripheral Interface (SPI) and software protocol allowing operation on a simple three-wire bus. The bus signals are a clock input (SCK) plus separate data in (SI) and data out (SO) lines. Access to the device is controlled through a chip select (CS) input, allowing any number of devices to share the same bus. The X25642 also features two additional inputs that provide the end user with added ?exibility. Byasserting the HOLD input, the X25642 will ignore transitions on its inputs, thus allowing the host to service higher priority interrupts. The WP input can be used as a hardwire input to the X25642 disabling all write attempts to the status register, thus providing a mechanism for limiting end user capability of altering 0, 1/4, 1/2 or all of the memory. The X25642 utilizes Xicor’s proprietary Direct WriteTM cell, providing a minimum endurance of 100,000 cycles and a minimum data retention of 100 years. FEATURES ? 2MHz Clock Rate ? Low Power CMOS —<1μA Standby Current —<5mA Active Current ? 2.7V To 5.5V Power Supply ? SPI Modes (0,0 & 1,1) ? 8K X 8 Bits —32 Byte Page Mode ? Block Lock Protection —Protect 1/4, 1/2 or all of E PROM Array ? Built-in Inadvertent Write Protection —Power-Up/Down protection circuitry —Write Enable Latch —Write Protect Pin ? Self-Timed Write Cycle —5ms Write Cycle Time (Typical) ? High Reliability —Endurance: 100,000 cycles —Data Retention: 100 Years —ESD protection: 2000V on all pins ? Packages —8-Lead PDIP —8-Lead SOIC —14-Lead SOIC —20-Lead TSSOP
描述与应用 先进的SPI串行E2 PROM座LockTM保护 说明 X25642是一个CMOS65,536位的串行E2PROM, 内部组织为8K×8。 X25642功能 串行外设接口(SPI)和软件协议 允许一个简单的三线总线上的操作。总线 信号是一个时钟输入(SCK)附加在单独的数据 (SI)和数据输出(SO)线。访问的移动设备是 通过控制一个片选(CS)输入,允许 任意数量的设备共享同一总线。 X25642还设有两个附加的输入, 为最终用户提供具有更多的灵活性。由 断言HOLD输入,X25642将忽略其输入的转换,从而使主机服务 高优先级中断。该WP输入可以用作 硬线输入到X25642禁用所有写 尝试到状态寄存器,从而提供了一种机制,用于限制最终用户的能力改变0,1/4,1/2或全部存储器。 X25642采用Xicor公司专有的直接WriteTM 细胞,提供最低耐力100,000 周期和数据至少保存100年 ?2MHz时钟速率 ?低功耗CMOS - <1μA待机电流 - <5毫安有功电流 ?2.7V至5.5V电源 ?SPI模式(0,0和1,1) ?8K×8位 -32字节模式 ?块锁定保护 保护1/4,1/2或全部的E PROM阵列 ?内置无意中写保护 -Power-Up/Down保护电路 - 写使能锁存 写保护引脚 ?自定时写周期 5ms的写入周期时间(典型值) ?高可靠性 耐力:100,000周期 数据保存:100年 ESD保护:2000V所有引脚上 ?软件包 8引脚PDIP 8引脚SOIC 14引脚SOIC - 20引脚TSSOP封装
技术文档PDF下载 在线阅读



 相关型号列表

型号 标记/丝印/代码 厂家 批号 封装 数量 描述 详细资料
LMX2503LQ2130 2503 NATIONAL 05+ LQA28A 70 集成电路ICIntegrated Circuit(IC)-其它Other 查看
MX2503 2503 NATIONAL 06+ 5650 100 未分类 查看
PQ1X251M2ZP X25 SHARP 05+ SOT-153/SOT23-5 54100 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
PQ1X251M2ZPH X25 SHARP 05+ SOT-153/SOT23-5 4165 电源管理ICPower Management IC/PMIC-电压调整器/稳压Voltage Regulator-低压差LDOLow Dropout (LDO) 查看
X25642 X25642 Xicor 05+ soic8 120 集成电路ICIntegrated Circuit(IC)-存储器Memory 查看
NX2520SA-26.000M-STD-CSX-1 CHINA 10+ 2520 0 晶振滤波Crystal Oscillator and Filter-晶振Crystal Oscillator-晶体Crystal 查看
LMX2505LQ1321 25051321 NATIONAL 05+ lq28 70 集成电路ICIntegrated Circuit(IC)-其它Other 查看
IMX25 X25 ROHM 08+ROHS SOT-163/SMT6/SC-74 0 三极管Bipolar Junction Transistors(BJT)-复合三极管Complex Bipolar Transistor 查看
MRF80004X2500 MRF80004X2500 REMTECH 05+ 1921 查看
