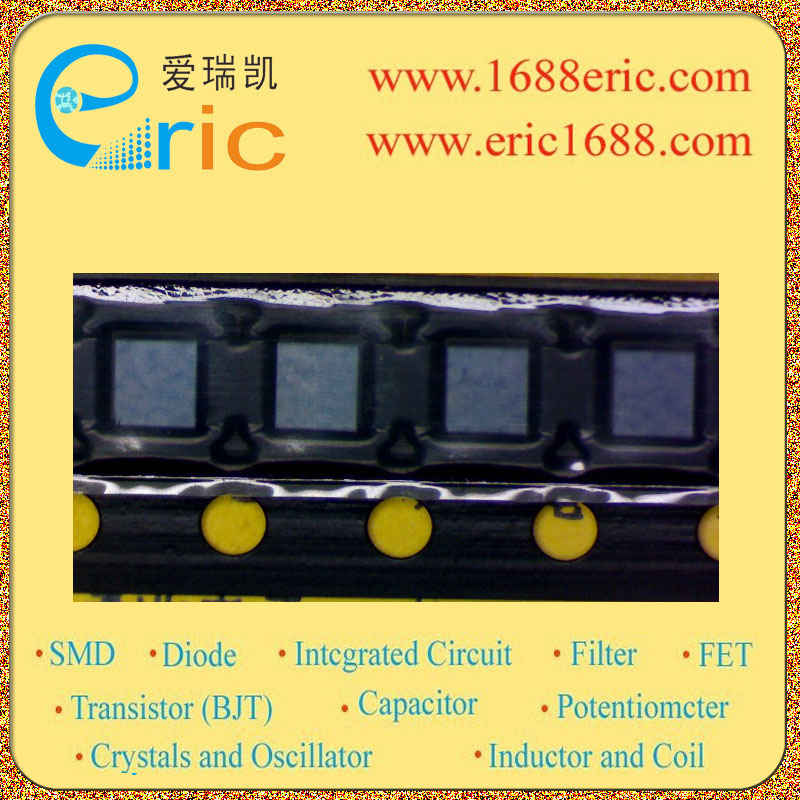

S-7760A5120 7760A5120 的参数 |
| 存储器格式
Format - Memory |
EEPROMs - 串行 EEPROMs - Serial |
| 存储器类型
Memory Type |
EEPROM |
| 存储容量
Memory Size |
1K (128 x 8) |
| 速度
Speed |
400 kHz |
| 接口
Interface |
I2C，2 线串口 I2C, 2-Wire Serial |
| 电源电压
Voltage - Supply |
2.5V ~ 4.5 V |
| Description & Applications |
PROGRAMMABLE PORT CONTROLLER (PORT EXPANDER WITH BUILT-IN E2ROM CIRCUIT) The S-7760A is a programmable port controller IC comprised of an E2PROM, a control circuit for data output, a circuit to prevent malfunction caused by low power supply voltage and others. This IC operates at 400 kHz and interfaces with exteriors via I2C-bus, controls an 8ch digital output with a serial signal. Among the digital output ports of 8 channels, the lower 4 channels have a timer function so that at each port, users are able to set the default value and inverted delay time. In the higher 4 channels, setting the fixed output is available at each port. The default value is maintained despite power-off because this IC has an E2PROM. The S-7760A is able to be used to control ON/OFF for the chips surrounding MPU and to output the default data that devices fundamentally have. Features ? Operating voltage range: 2.3 to 4.5 V ? 8ch digital output ? Operating frequency of I 2C-bus interface: 400 kHz ? Function to prevent malfunction during low power supply voltage operation ? Low current consumption at standby: 3.0 μA Max. (VCCH = 4.5 V) ? Built-in E2PROM circuit ? E2 PROM endurance: 105 cycles / word *1(at ?40 to +85 °C) ? E 2 PROM data retention: 10 years (after rewriting 10 5 cycles / word) ? Function to protect Write in E 2PROM ? Lead-free product ? Small package: WLP-16A *1. For each address (Word: 8-bit) |
| 描述与应用 |
可编程端口控制器（BUILT-IN E2ROM电路端口扩展器） 该S-7760A是一个可编程的端口控制器IC包括一个E2PROM的数据输出，一控制电路，一个电路，以防止 低电源电压和其他引起的误动作。 该IC工作在400 kHz和接口与外部通过 I2C总线串行信号，控制8路数字量输出。 其中8个通道，较低的4通道的数字输出端口 在每个端口的功能，使用户能够设置有一个计时器 默认值和倒置的延迟时间。在较高的4个通道， 设置固定的输出，每个端口提供。默认值 尽管断电保持，因为这IC有一个E2PROM。 在S-7760A能够将用于控制开/关的芯片 周围的微控制器和输出的默认数据的设备 从根本上有。 ?工作电压范围：2.3到4.5 V ?8路数字量输出 ?我的工作频率 2C总线接口：400千赫 ?功能，以防止在低电源电压操作故障 ?低待机时的消耗电流：3.0μA最大。 （VCCH4.5 V） ?内置E2PROM电路 ?E2 PROM耐力：105 次/字 *1（-40至+85°C） ?E2 PROM数据保存：10年（后改写10 5次/字） ?保护功能写在E 2PROM ?无铅产品 ?小型封装：WLP-16A * 1。对于每一个地址（字：8位） |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |
| S-7750A0101 |
10 |
SEIKO |
05+ |
WLP-16A |
400 |
集成电路ICIntegrated Circuit（IC）-存储器Memory |
查看 |
| RS-770N-T |
770N |
CITIZEN |
06+ |
5650 |
800 |
集成电路ICIntegrated Circuit（IC）-其它Other |
查看 |
| S-7760A5120 |
7760A5120 |
SEIKO |
05+ |
WLP-16A |
149 |
集成电路ICIntegrated Circuit（IC）-存储器Memory |
查看 |
| S-7780A800F |
|
SEIKO |
06NOPB |
603 |
200 |
集成电路ICIntegrated Circuit（IC）-存储器Memory |
查看 |
| S-7750C4104 |
|
SEIKO |
07NOPB |
WLP-16A |
500 |
集成电路ICIntegrated Circuit（IC）-存储器Memory |
查看 |
|
|
|
