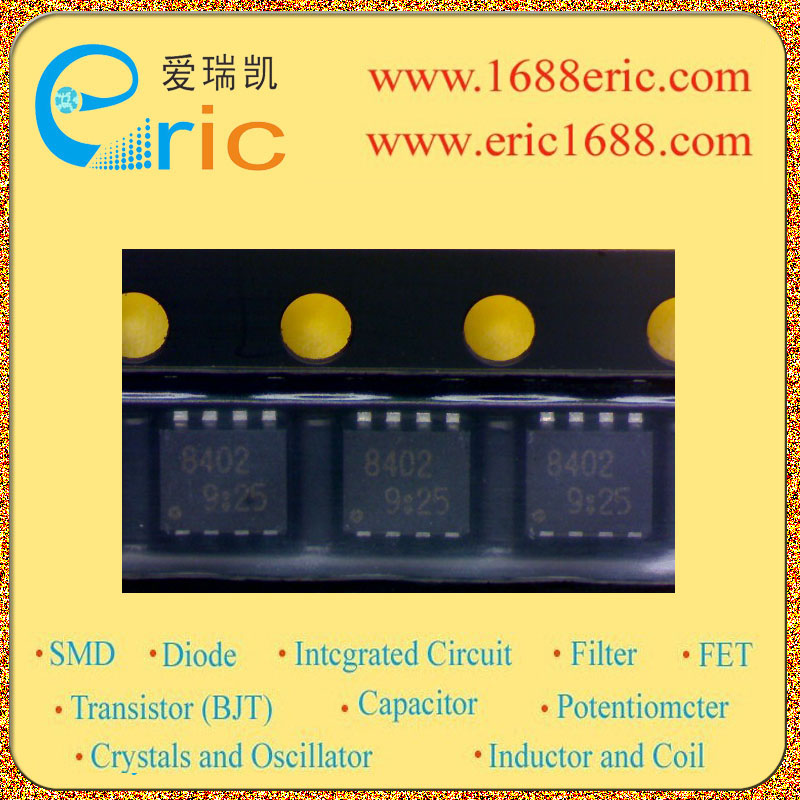

TPCP8402 8402 的参数 |
最大源漏极电压Vds
Drain-Source Voltage |
30V/-30V |
最大栅源极电压Vgs(±)
Gate-Source Voltage |
20V/-20V |
最大漏极电流Id
Drain Current |
4.2A/-3.4A |
源漏极导通电阻Rds
Drain-Source On-State Resistance |
50m?@ VGS = 10V, ID = 2100mA/ 72m?@ VGS = -10V, ID = -1700mA |
开启电压Vgs(th)
Gate-Source Threshold Voltage |
1.3~2.5V/-0.8~-2.0V |
耗散功率Pd
Power Dissipation |
580mW/0.58W |
Description & Applications |
TOSHIBA Field Effect Transistor Silicon P, N Channel MOS Type (U-MOS IV / U-MOS III) Portable Equipment Applications Mortor Drive Applications DC-DC Converter Applications ? Low drain-source ON resistance : P Channel RDS (ON) = 60 mΩ (typ.) N Channel RDS (ON) = 38 mΩ (typ.) ? High forward transfer admittance : P Channel |Yfs| = 6.0 S (typ.) N Channel |Yfs| = 7.0 S (typ.) ? Low leakage current : P Channel IDSS = ?10 μA (VDS = ?30 V) N Channel IDSS = 10 μA (VDS = 30 V) ? Enhancement?mode : P Channel Vth = ?0.8 to ?2.0 V (VDS = ?10 V, ID = ?1mA) N Channel Vth = 1.3 to 2.5 V (VDS = 10 V, ID = 1mA) |
描述与应用 |
东芝场效应晶体管的硅P,N沟道MOS型(U-MOS IV/ U-MOS III) 便携式设备的应用 应用MORTOR驱动 DC-DC转换器应用 ?低漏源导通电阻 :P沟道的RDS(ON)= 60mΩ(典型值) N沟道的RDS(ON)=38mΩ(典型值) ?高正向转移导纳 :P通道| YFS|=6.0 S(典型值) N沟道YFS|=7.0 S(典型值) ?低漏电流 :P沟道IDSS=-10μA(VDS=-30 V) N沟道IDSS=10μA(VDS=30 V) ?增强模式 :P沟道Vth= -0.8到-2.0 V(VDS= -10 V,ID=-1MA) N沟道Vth =1.3?2.5 V(VDS=10V,ID=1毫安) |
