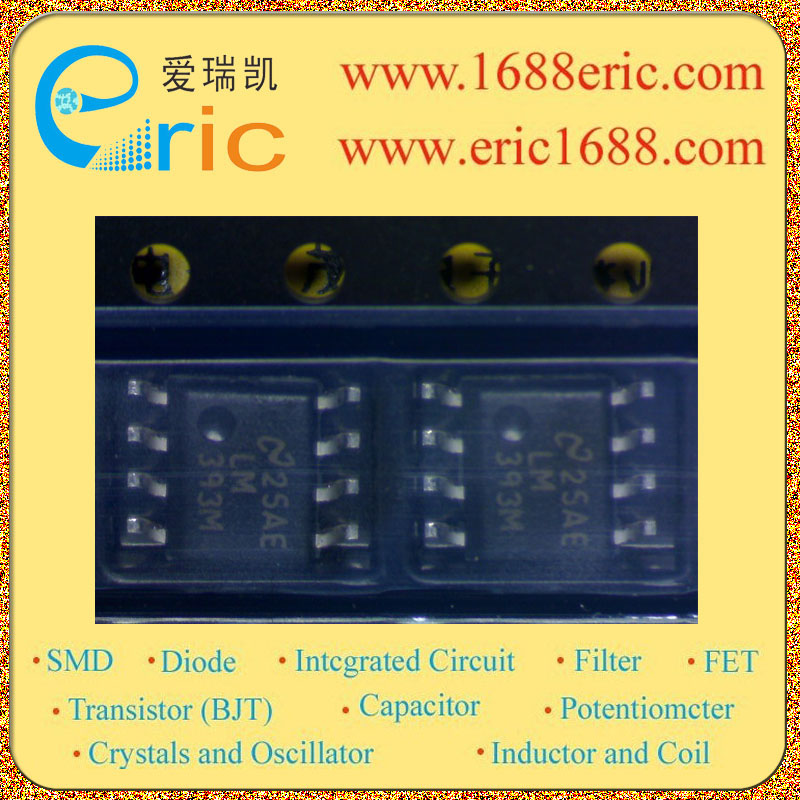

LM393M 393M 的参数 |
| 类型
Type |
通用 General Purpose |
| 元件数
Number of Elements |
2 |
| 输出类型
Output Type |
TTL, DTL, ECL, MOS and CMOS |
| 电源电压，单/双 (±)
Voltage - Supply, Single/Dual (±) |
2 V~36 V，±1 V~±18 V |
| 输入失调电压（最大值）
Voltage - Input Offset (Max) |
5mV |
| 输入偏置电流（最大值）
Current - Input Bias (Max) |
0.25μA |
| 输出电流（典型值）
Current - Output (Typ) |
16mA |
| 静态电流（最大值）
Current - Quiescent (Max) |
1mA |
| CMRR，PSRR（典型值）
CMRR, PSRR (Typ) |
|
| 传播延迟（最大值）
Propagation Delay (Max) |
700ns |
| 滞后
Hysteresis |
|
| Description & Applications |
FEATURES ? Low Power Low Offset Voltage Dual Comparators ? Wide supply— Voltage range: 2.0V to 36V — Single or dual supplies: ±1.0V to ±18V ? Very low supply current drain (0.4 mA) — independent of supply voltage ? Low input biasing current: 25 nA ? Low input offset current: ±5 nA ? Maximum offset voltage: ±3 mV ? Input common-mode voltage range includes ground ? Differential input voltage range equal to the power supply voltage ? Low output saturation voltage,: 250 mV at 4 mA ? Output voltage compatible with TTL, DTL, ECL, MOS and CMOS logic systems ? Available in the 8-Bump (12 mil) micro SMD package ? See AN-1112 for micro SMD considerations Advantages ? High precision comparators ? Reduced VOS drift over temperature ? Eliminates need for dual supplies ? Allows sensing near ground ? Compatible with all forms of logic ? Power drain suitable for battery operation |
| 描述与应用 |
特点 ?低功耗低失调电压双比较器 ?宽电源电压范围：2.0V至36V ?????? - 单或双电源：±1.0V至±18V ?极低的电源电流消耗（0.4毫安） - 电源电压无关 ?低输入偏置电流：25 nA的 ?低输入偏置电流：±5 NA ?最大失调电压：±3毫伏 ?输入共模电压范围包括地面 ?差分输入电压范围等于电源电压 ?低输出饱和电压：250毫伏在4 mA ?输出电压与TTL，DTL，ECL，MOS和CMOS逻辑系统兼容 ?可在8焊球micro SMD封装（12 mil）的 ?请参阅AN-1112微型SMD考虑 优点 ?高精度比较器 ?减少VOS温度漂移 ?无需为双电源供电 ?允许传感近地面 ?兼容各种形式的逻辑 ?电源漏适合电池操作 |
