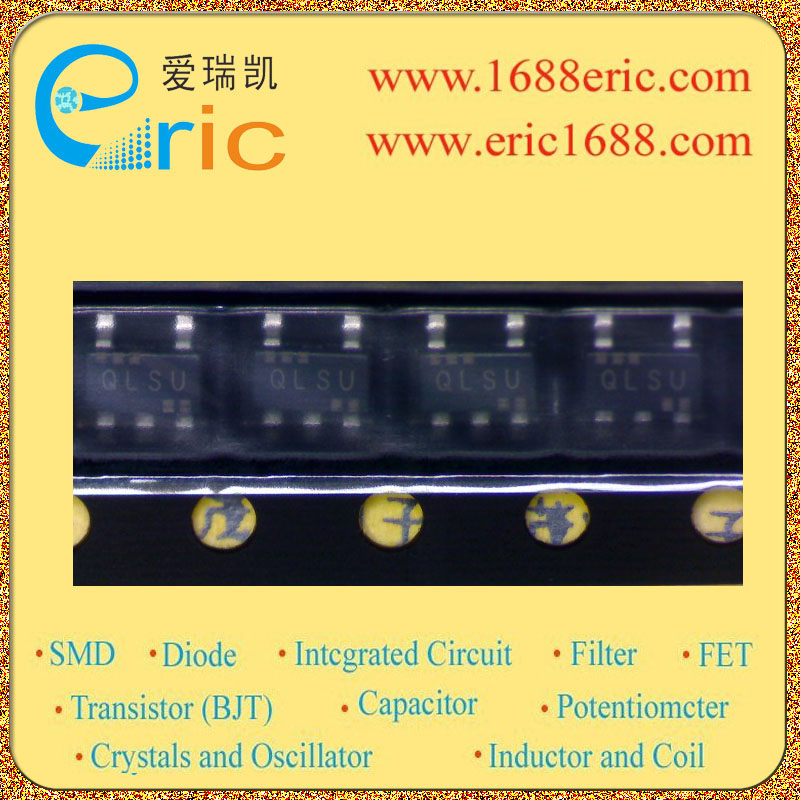

S-1132B33-M5T1G QLS 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
0.3~7V |
| 输出电压VOUT
Voltage - Output |
3.3V |
| 输出电流Io
Current - Output |
100mA/0.1A |
| 最大压降VDO
Voltage - Dropout |
100mV/0.1V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
|
| Description & Applications |
HIGH RIPPLE-REJECTION AND LOW DROPOUT MIDDLE OUTPUT CURRENT CMOS VOLTAGE REGULATOR ;?Output voltage: 1.5 V to 5.5 V, selectable in 0.1 V steps. ?Low ESR capacitor can be used: A ceramic capacitor of 0.1 μF or more can be used for the output capacitor. ?Wide input voltage range: 2.0 V to 6.5 V ?High-accuracy output voltage: ±1.0% ?Low dropout voltage: 130 mV typ. (3.0 V output product, IOUT = 100 mA) ?Low current consumption: During operation: 20 μA typ., 40 μA max. During shutdown: 0.01 μA typ., 1.0 μA max. ?Output current: 300 mA output is possible (at VIN ≥ VOUT(S) + 1.0 V) ? High ripple rejection: 70 dB typ. (at 1.0 kHz) ? Built-in overcurrent protector: Overcurrent of output transistor can be restricted. ? Built-in ON/OFF circuit: Ensures long battery life. |
| 描述与应用 |
高纹波抑制率低压差 中输出电流CMOS电压稳压器;?输出电压：1.5 V至5.5 V，0.1 V步骤选择。 ?可以使用低ESR电容：0.1μF以上的陶瓷电容器可用于输出电容。 ?宽输入电压范围：2.0 V至6.5 V ?高输出电压精度：±1.0％ ?低压差电压：130 mV典型。 （3.0 V输出产品，IOUT= 100 mA时） ?低电流消耗：在操作过程中：20μA（典型值），最大40μA。 在关机：0.01μA（典型值），1.0μA最大值。 ?输出电流：300 mA输出是可能的（在VIN≥VOUT（S）+1.0 V） ?高纹波抑制：70 dB（典型值）。 （1.0千赫） ?内置过载电流保护：可以限制输出晶体管的过载电流。 ?内置开/关控制电路，确保电池寿命长。 |
