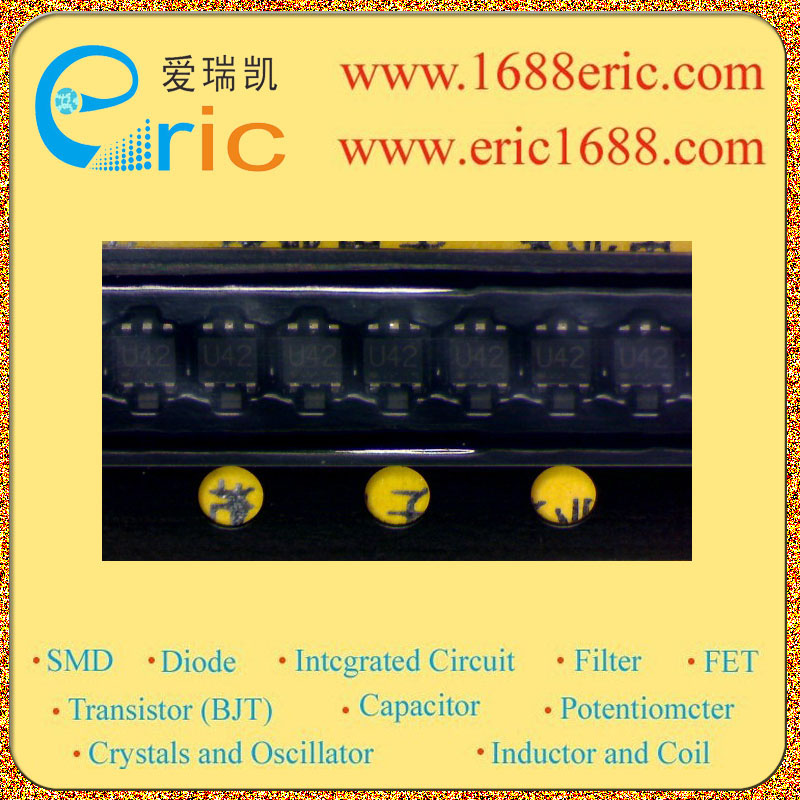

ES6U42 U42 的参数 |
| MOSFET 类型
Type |
P沟道 P-Channel |
| 最大源漏极电压Vds
Drain-Source Voltage |
-20V |
| 最大栅源极电压Vgs(±)
Gate-Source Voltage |
-12V |
| 最大漏极电流Id
Drain Current |
-1A |
| 源漏极导通电阻Rds(on)
Drain-Source On-State Resistance |
390m?@ VGS =-4.5V, ID =-1A |
| 开启电压Vgs（th）
Gate-Source Threshold Voltage |
-0.7~-2.0V |
| DIODE 类型
Type |
肖特基二极管SBD Schottky Barrier Diodes |
| 反向电压Vr
Reverse Voltage |
20V |
| 平均整流电流Io
Average Rectified Current |
500mA/0.5A |
| 最大正向压降VF
Forward Voltage(Vf) |
0.52V@IF=500mA |
| 耗散功率Pd
Power Dissipation |
800mW/0.8W |
| Description & Applications |
2.5V Drive Pch+SBD MOSFET Features 1) Pch MOSFET and schottky barrier diode are put in WEMT6 package. 2) High-speed switching, Low On-resistance. 3) Low voltage drive (2.5V drive). 4) Built-in Low VF schottky barrier diode. Applications Switching |
| 描述与应用 |
2.5V驱动PCH+ SBD MOSFET 特点 1）P沟道MOSFET和肖特基势垒二极管放在在WEMT6封装。 2）高速开关，低导通电阻。 3）低电压驱动（2.5V驱动器）。 4）内置低VF肖特基势垒二极管。 应用 交换 |
