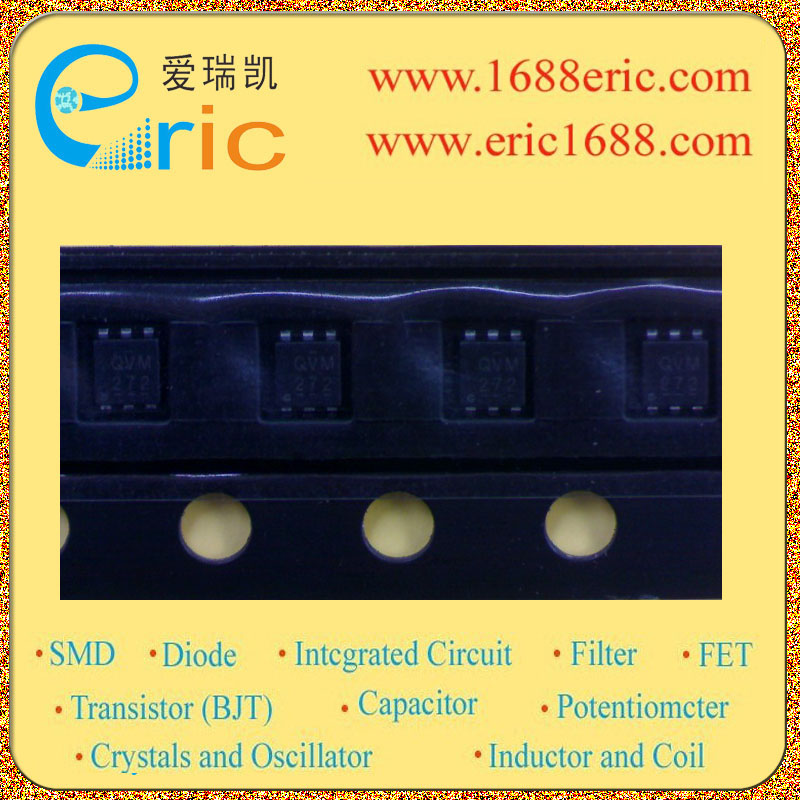

S-1711A2626-16VYG QVM 的参数 |
| 电路数量
Number of Regulators |
2 |
| 输入电压VIN
Voltage - Input |
0.3~7V |
| 输出电压VOUT
Voltage - Output |
2.6/2.6V |
| 输出电流Io
Current - Output |
150mA/0.15A |
| 最大压降VDO
Voltage - Dropout |
240mV/0.24V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
400mW/0.4W |
| Description & Applications |
SUPER-SMALL PACKAGE 2-CIRCUIT HIGH RIPPLE-REJECTION LOW DROPOUT CMOS VOLTAGE REGULATOR ;?Output voltage: 1.5 V to 5.5 V, selectable in 0.1 V steps. ? Low ESR capacitor can be used: A ceramic capacitor of 1.0 μF or more can be used for the output capacitor. ? Wide input voltage range: 2.0 V to 6.5 V ? High-accuracy output voltage: ±1.0% ? Low dropout voltage: 200 mV typ. (3.0 V output product, IOUT = 150 mA) ? Low current consumption: During operation: 70 μA typ., 90 μA max. (Per circuit) During shutdown: 0.1 μA typ., 1.0 μA max. ? Output current: 150 mA output is possible (at VIN ≥ VOUT(S) + 1.0 V) ? High ripple rejection: 70 dB typ. (at 1.0 kHz) ? Built-in overcurrent protector: Overcurrent of output transistor can be restricted. ? Built-in ON/OFF circuit: Ensures long battery life. ? Discharge shunt circuit can be selected. ? Pull-down or pull-down resistor can be selected. |
| 描述与应用 |
超小型双电路高纹波抑制 低压差CMOS电压稳压器;?输出电压：1.5 V至5.5 V，0.1 V步骤选择。 ?可以使用低ESR电容：1.0μF以上的陶瓷电容器可用于输出电容。 ?宽输入电压范围：2.0 V至6.5 V ?高输出电压精度：±1.0％ ?低压差电压：200 mV典型。 （3.0 V输出产品，IOUT= 150毫安） ?低电流消耗：在操作过程中：70μA（典型值），最大90μA。 （每个电路） 休眠时：0.1μA（典型值），1.0μA最大值。 ?输出电流：150 mA输出是可能的（在VIN≥VOUT（S）+1.0 V） ?高纹波抑制：70 dB（典型值）。 （1.0千赫） ?内置过载电流保护：可以限制输出晶体管的过载电流。 ?内置开/关控制电路，确保电池寿命长。 ?放电分路电路可以选择。 ?下拉可以选择或下拉电阻。 |
