UPC8120T C2N 的参数 |
| 频率
Frequency |
0.1GHz~1.92GHz |
| P1dB |
3dBm |
| 增益
Gain |
10.5dB~16.5dB |
| 噪声系数
Noise Figure |
7.5dB~10.5dB |
| RF 类型
RF Type |
|
| 电源电压
Voltage - Supply |
2.7V~3.3V |
| 电源电流
Current - Supply |
11mA |
| 测试频率
Test Frequency |
|
| Description & Applications |
FEATURES ? BIPOLAR ANALOG INTEGRATED CIRCUIT ? VARIABLE GAIN AMPLIFIER SILICON MMIC FOR TRANSMITTER AGC OF DIGITAL CELLULAR TELEPHONE ? Recommended operating frequency : f = 100 MHz to 1.92 GHz ? Supply voltage : VCC = 2.7 to 3.3 V ? Low current consumption : ICC = 11 mA TYP. @ VCC = 3.0 V ? Gain control voltage : VAGC = 0.6 to 2.4 V (recommended) ? Two types of gain control :μPC8120T = VAGC up vs. Gain up (Reverse control) ? AGC control can be constructed by external control circuit. ? High-density surface mounting APPLICATIONS ? 1.9 GHz cordless telephone (PHS base-station and so on) ? 800 MHz to 900 MHz or 1.5 GHz Digital cellular telephone (PDC800M, PDC1.5G and so on) |
| 描述与应用 |
特点 ?双极模拟集成电路 ?可变增益放大器硅MMIC AGC数字蜂窝电话发射器 ?推荐工作频率：f =100 MHz到1.92 GHz的 ?电源电压：VCC=2.7到3.3 V ?低功耗：ICC= 11 mA（典型值）。 @ VCC= 3.0 V ?增益控制电压：VAGC=0.6?2.4 V（推荐） ?两种类型的增益控制μPC8120T= VAGC与增益（反向控制） ?AGC控制可以通过外部控制电路构成。 ?高密度表面安装 应用 ?1.9 GHz的无绳电话（PHS基站等） ?800 MHz至900 MHz或1.5 GHz数字蜂窝电话（PDC800M PDC1.5G等） |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |

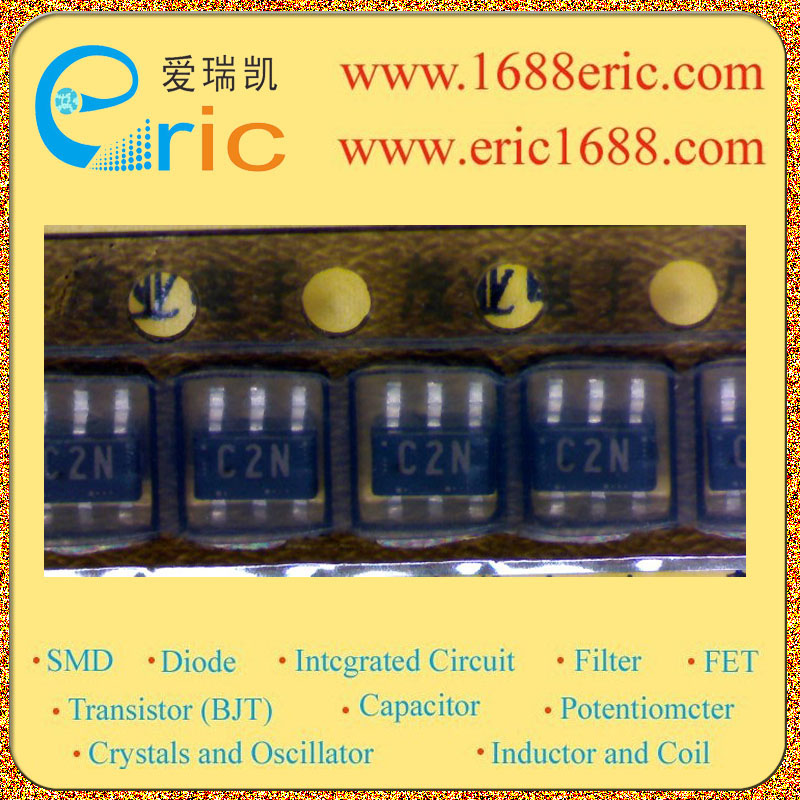

| UPC8120T |
C2N |
NEC |
05+ |
SOT-163/SOT23-6 |
1000 |
集成电路ICIntegrated Circuit（IC）-放大器Amplifier-射频放大器RF Amplifier |
