UPC3224TB C3K 的参数 |
| 频率
Frequency |
2.8GHz~3.2GHz |
| P1dB |
-8.5dBm/-5.5dBm |
| 增益
Gain |
18.5dB~24.5dB |
| 噪声系数
Noise Figure |
4.3dB~5.8dB |
| RF 类型
RF Type |
DBS |
| 电源电压
Voltage - Supply |
4.5V~5.5V |
| 电源电流
Current - Supply |
7mA~12mA |
| 测试频率
Test Frequency |
2.2GHz |
| Description & Applications |
FEATURES ? BIPOLAR ANALOG INTEGRATED CIRCUIT ? 5 V, SILICON MMIC WIDEBAND AMPLIFIER ? Wideband response : fu = 3.2 GHz TYP. @ 3 dB bandwidth ? Low current : ICC = 9.0 mA TYP. ? Power gain : GP = 21.5 dB TYP. @ f = 1.0 GHz : GP = 21.5 dB TYP. @ f = 2.2 GHz ? Supply voltage : VCC = 4.5 to 5.5 V ? Port impedance : input/output 50 ? APPLICATION ? IF amplifiers in DBS converters etc. |
| 描述与应用 |
特点 ?双极模拟集成电路 ?5 V，硅MMIC宽带放大器 ?宽带响应：FU =3.2 GHz的TYP。 @3 dB带宽 ?低电流：ICC=9.0 mA（典型值）。 ?功率增益：GP=21.5 dB典型值。 @ F =1.0 GHz的：GP= 21.5 dB（典型值）。 @ F =2.2 GHz的 ?电源电压：VCC=4.5到5.5 V ?输入/输出端口阻抗：50欧姆 应用 ?中频放大器DBS转换等 |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |

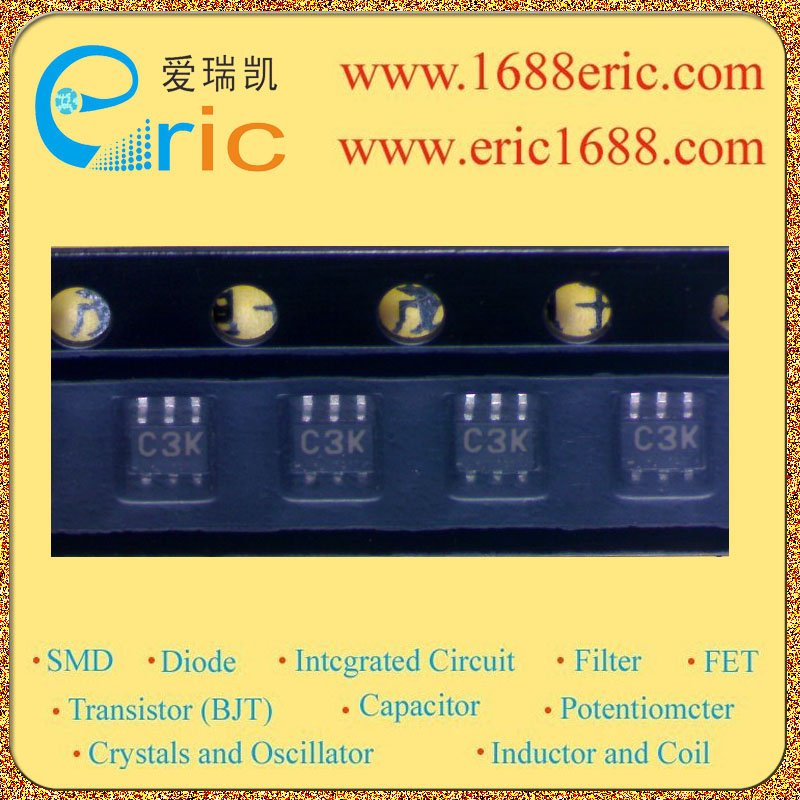

| UPC3224TB |
C3K |
NEC |
04NOPB |
SOT-363/SC70-6 |
2360 |
集成电路ICIntegrated Circuit（IC）-放大器Amplifier-射频放大器RF Amplifier |
查看 |
| UPC3224TB |
c3k |
NEC |
04nopb |
SOT-363/SC70-6 |
0 |
集成电路ICIntegrated Circuit（IC）-放大器Amplifier-射频放大器RF Amplifier |
查看 |
|
|
|
