UPC3221GV 3221 的参数 |
| 频率
Frequency |
100MHz |
| P1dB |
|
| 增益
Gain |
57dB~63dB |
| 噪声系数
Noise Figure |
4.2dB~5.7dB |
| RF 类型
RF Type |
|
| 电源电压
Voltage - Supply |
4.5V~5.5V |
| 电源电流
Current - Supply |
26mA~41mA |
| 测试频率
Test Frequency |
|
| Description & Applications |
FEATURES ? NEC's GENERAL PURPOSE 5 V AGC AMPLIFIER ? ON-CHIP LOW DISTORTION AMPLIFIER: IIP3 = +2.5 dBm at minimum gain ? WIDE AGC DYNAMIC RANGE:GCR = 50 dB TYP ? ON-CHIP VIDEO AMPLIFIER: VOUT = 1.0 VP-P at single-ended output ? SUPPLY VOLTAGE: VCC = 5 V ? PACKAGED IN 8 PIN SSOP SUITABLE FOR SURFACE MOUNTING ? LOW NOISE FIGURE:4.2 dB TYP APPLICATIONS ? Digital CATV ? Cable modem receivers ? IP Telephony receivers |
| 描述与应用 |
特点 ?NEC的通用5 V AGC放大器 ?片上低失真放大器：IIP3=+2.5 dBm，在最小增益 ?宽AGC动态范围：GCR= 50 dB（典型值） ?片上视频放大器：VOUT=1.0 VP-P单端输出 ?电源电压：Vcc= 5 V ?包装适于表面贴装8引脚SSOP ?低噪声系数：4.2 dB（典型值） 应用 ?数字CATV ?电缆调制解调器接收机 ?IP电话接收器 |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |
| UPC3221GV |

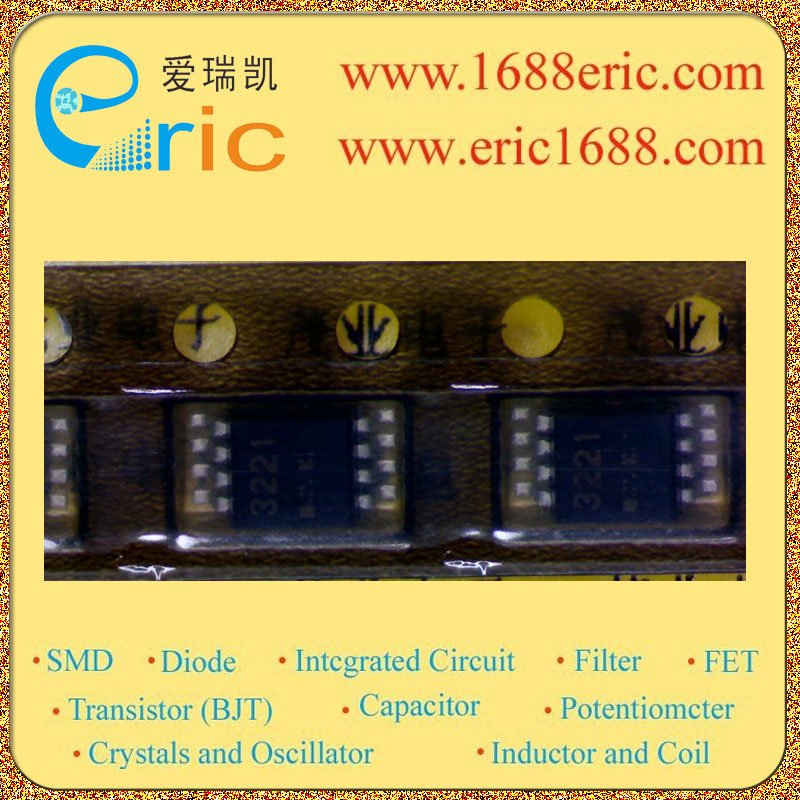

3221 |
NEC |
06NOPB |
8脚 |
50 |
集成电路ICIntegrated Circuit（IC）-放大器Amplifier-射频放大器RF Amplifier |
