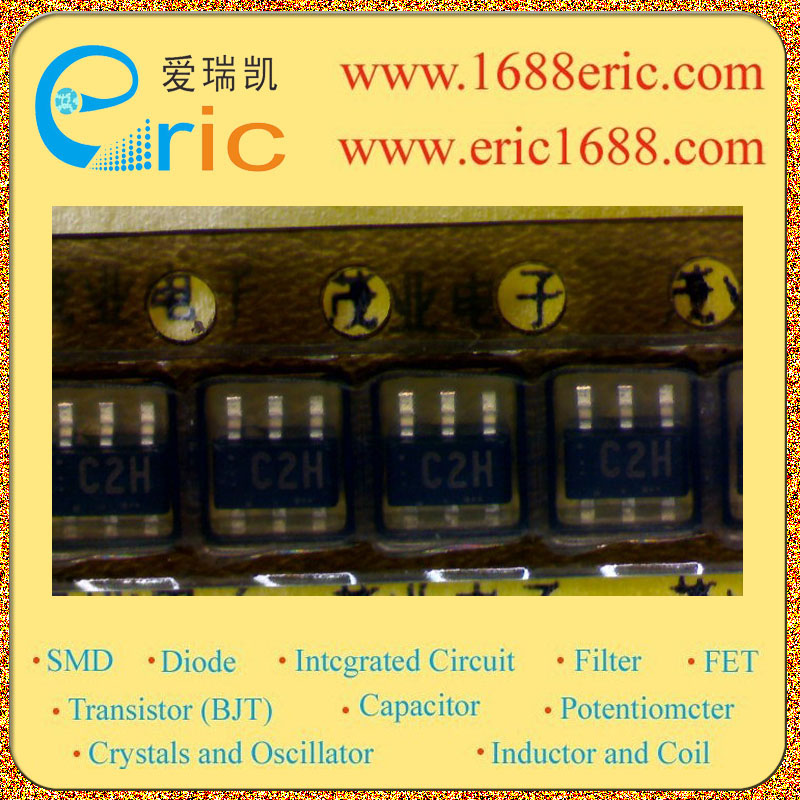

UPC2771T C2H 的参数 |
| 频率
Frequency |
900MHz~1.5GHz |
| P1dB |
7dBm~9.5dBm |
| 增益
Gain |
18dB~24dB |
| 噪声系数
Noise Figure |
6dB~7.5dB |
| RF 类型
RF Type |
手机，GPS，PCS Cellular, GPS, PCS |
| 电源电压
Voltage - Supply |
2.7V~3.3V |
| 电源电流
Current - Supply |
36mA~45mA |
| 测试频率
Test Frequency |
1.5GHz |
| Description & Applications |
FEATURES ?3V, 2400 MHz MEDIUM POWER SI MMIC AMPLIFIER ? HIGH GAIN: 20 dB at 900 to 1500 MHz Typical ? HIGH OUTPUT POWER: PSAT = +12.5 dBm at 900 MHz +11 dBm at 1500 MHz ? LOW BIAS VOLTAGE: 3.0 V Typical, 2.7 V Minimum ? SUPER SMALL PACKAGE ? TAPE AND REEL PACKAGING OPTION AVAILABLE |
| 描述与应用 |
特点 ?3V，2400 MHz的中功率SI MMIC放大器 ?高增益：20 dB，在900至1500 MHz典型 ?高输出功率：PSAT=+12.5 dBm的在900 MHz ??????????????? +11 dBm的1500 MHz ?低偏置电压：3.0 V（典型值），2.7 V最小 ?超小包装 ?磁带和卷轴包装可供选择 |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |
| UPC2771T |
C2H |
NEC |
05+ |
SOT-163/SOT23-6 |
700 |
集成电路ICIntegrated Circuit（IC）-放大器Amplifier-射频放大器RF Amplifier |
查看 |
| UPC2771TB-E3 |
C2H |
NEC |
05+ |
SOT-363/SC70-6 |
0 |
集成电路ICIntegrated Circuit（IC）-放大器Amplifier-射频放大器RF Amplifier |
查看 |
| UPC2776T |
C2L |
NEC |
05+ |
SOT-163/SOT23-6 |
2870 |
集成电路ICIntegrated Circuit（IC）-放大器Amplifier-射频放大器RF Amplifier |
查看 |
| UPC2776TB |
C2L |
NEC |
05+ |
SOT-363/SC70-6 |
0 |
集成电路ICIntegrated Circuit（IC）-放大器Amplifier-射频放大器RF Amplifier |
查看 |
| UPC2776TB |
C2L |
NEC |
05+ |
SOT-363/SC70-6 |
0 |
集成电路ICIntegrated Circuit（IC）-放大器Amplifier-射频放大器RF Amplifier |
查看 |
|
|
|
