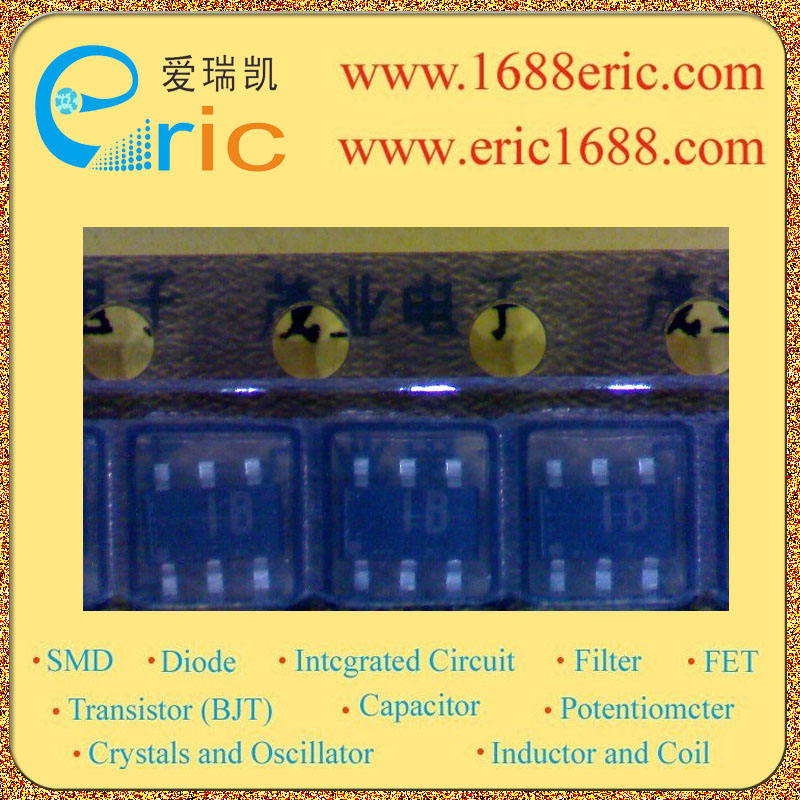

UPA611TA IB 的参数 |
| 最大源漏极电压Vds
Drain-Source Voltage |
30V |
| 最大栅源极电压Vgs(±)
Gate-Source Voltage |
20V |
| 最大漏极电流Id
Drain Current |
100mA/0.1A |
| 源漏极导通电阻Rds
Drain-Source On-State Resistance |
5?@ VGS = 10V, ID = 10mA |
| 开启电压Vgs（th）
Gate-Source Threshold Voltage |
1.0~1.8V |
| 耗散功率Pd
Power Dissipation |
300mW/0.3W |
| Description & Applications |
N-CHANNEL MOS FIELD EFFECT TRANSISTOR FOR HIGH SPEED SWITCHING DESCRIPTION The uPA611TA is a switching device which can be driven directly by a 2.5-V power source. The uPA611TA has excellent switching characteristics, and is suitable for use as a high-speed switching device in digital circuits. FEATURES · Can be driven by a 2.5-V power source · Low gate cut-off voltage |
| 描述与应用 |
N沟道MOS场效应晶体管 用于高速开关 说明 的uPA611TA是一个开关装置，可直接由一个驱动 2.5-V电源。 的uPA611TA具有优良的开关特性，适用于 在数字电路中的一个高速开关装置的使用。 特点 ·可以由一个2.5-V电源 ·低栅极截止电压 |
