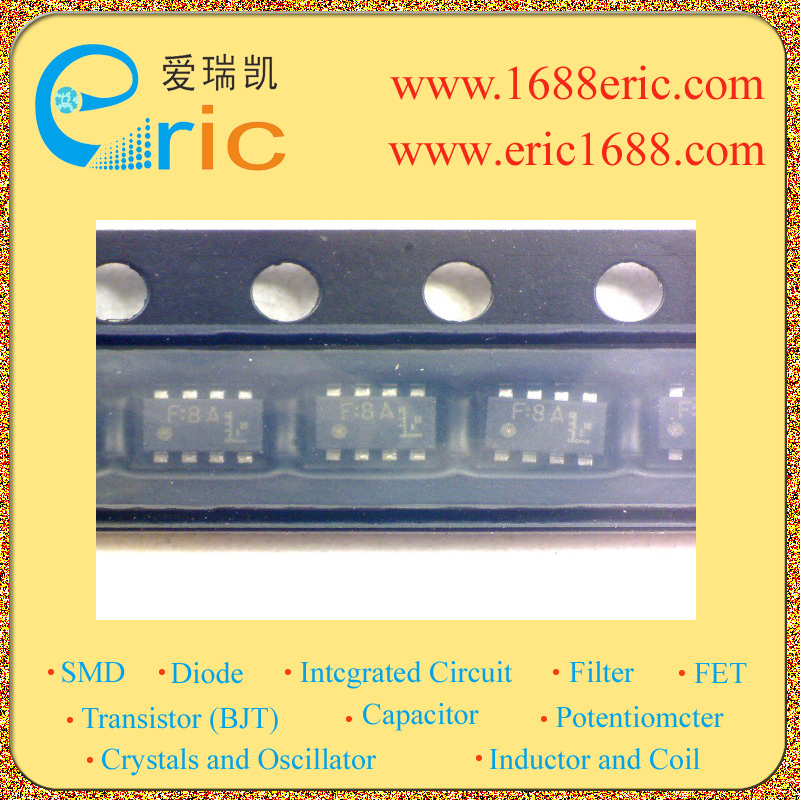

TPCF8B01 F8A 的参数 |
MOSFET 类型
Type |
P沟道 P-Channel |
最大源漏极电压Vds
Drain-Source Voltage |
-20V |
最大栅源极电压Vgs(±)
Gate-Source Voltage |
8V |
最大漏极电流Id
Drain Current |
-2.7A |
源漏极导通电阻Rds(on)
Drain-Source On-State Resistance |
110m?@ VGS = -4.5V, ID = -1.4mA |
开启电压Vgs(th)
Gate-Source Threshold Voltage |
-0.5~-1.2V |
DIODE 类型
Type |
肖特基二极管SBD Schottky Barrier Diodes |
反向电压Vr
Reverse Voltage |
20V |
平均整流电流Io
Average Rectified Current |
1A |
最大正向压降VF
Forward Voltage(Vf) |
0.46V@IF=1A |
耗散功率Pd
Power Dissipation |
530mW/0.53W |
Description & Applications |
TOSHIBA Multi-Chip Device Silicon P Channel MOS Type (U-MOS III) / Schottky Barrier Diode Notebook PC Applications Portable Equipment Applications · Low drain-source ON resistance: RDS (ON) = 72 mù (typ.) · High forward transfer admittance: |Yfs| = 4.7 S (typ.) · Low leakage current: IDSS = -10 ìA (max) (VDS = -20 V) · Enhancement-model: Vth = -0.5 to -1.2 V(VDS =-10 V, ID = -200 ìA) · Low forward voltage: VFM = 0.46V(typ.) |
描述与应用 |
东芝多芯片器件硅P沟道MOS类型(U-MOS III)/肖特基势垒二极管 笔记本电脑应用 便携式设备的应用 ·低漏源导通电阻RDS(ON)=72亩(典型值) ·高正向转移导纳:| YFS|=4.7 S(典型值) ·低漏电流IDSS=-10 IA(最大)(VDS=-20 V) ·增强模型:Vth =-0.5?-1.2 V(VDS= -10 V,ID=-200 IA) ·低正向电压:VFM=0.46V(典型值) |
