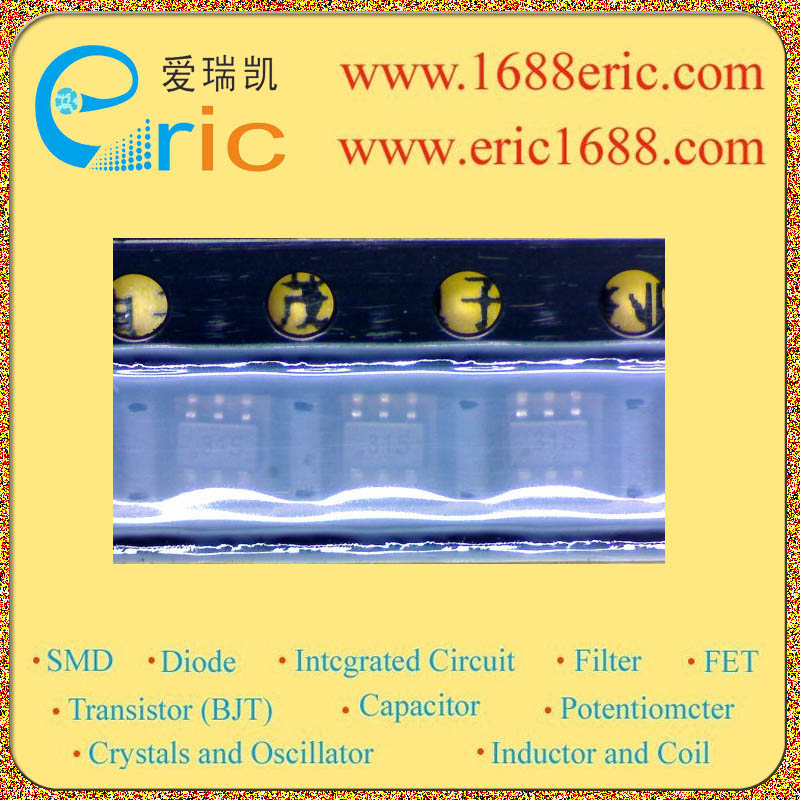

STF203-15.TC 315 的参数 |
| 极性
Polarization |
单向 Unidirectional |
| 反向关断电压/工作电压VRWM
Reverse Standoff Voltage |
5.25V |
| 反向击穿电压VBR
Breakdown Voltage |
6V |
| 峰值脉冲耗散功率PPPM
Peak Pulse Power Dissipation |
|
| 峰值脉冲电流IPPm
Peak Forward Surge Current |
|
| 额定耗散功率Pd
Power dissipation |
0.1W/100mW |
| Description & Applications |
Features ?USB Upstream Port Filter and TVS For EMI Filtering and ESD Protection ?Bidirectional EMI/RFI filtering and line termination with integrated ESD protection ?ESD protection for USB power and data lines(D+ and D-) to IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) IEC 61000-4-4 (EFT) 40A (5/50ns) ?Filtering and termination for one USB port ?Series resistors: 15?, 22?, and 33? ?Low TVS operating voltage (5.25V) ?Low leakage current ?Small SC70-6L package ?Solid-state technology Applications ?USB Ports ?Cellular Handsets ?PDAs ?Pagers ?Digital Cameras ?PCPeripherals ?MP3 Players |
| 描述与应用 |
特点 ?USB上行端口过滤和TVS对于EMI滤波和ESD保护 ?双向EMI / RFI滤波和线路终端，集成ESD保护 ?ESD保护USB电源及数据线（D+和D-） IEC61000-4-2（ESD）±15kV（空气），±8kV（接触） IEC61000-4-4（EFT）40A（5/50ns） ?一个USB端口的过滤和终止 ?串联电阻：15Ω，22Ω，33Ω ?低TVS工作电压（5.25V） ?低漏电流 ?小SC70-6L封装 ?固态技术 应用 ?USB端口 ?蜂窝手机 ?掌上电脑？ ?寻呼机 ?数码相机 ?PC外设 ?MP3播放器 |
