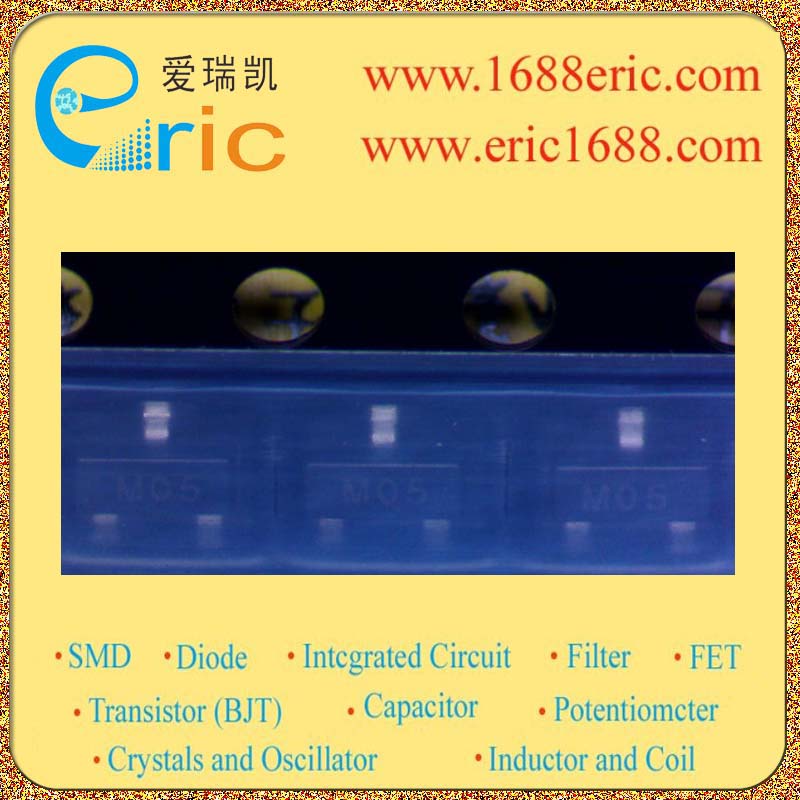

SM05.TCT M05 的参数 |
| 极性
Polarization |
单向 Unidirectional |
| 反向关断电压/工作电压VRWM
Reverse Standoff Voltage |
5V |
| 反向击穿电压VBR
Breakdown Voltage |
6V |
| 峰值脉冲耗散功率PPPM
Peak Pulse Power Dissipation |
300W |
| 峰值脉冲电流IPPm
Peak Forward Surge Current |
17A |
| 额定耗散功率Pd
Power dissipation |
|
| Description & Applications |
Features ?TVS Diode Array ?300 watts peak pulse power (tp= 8/20μs) ?Transient protection for data & power lines to IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) IEC 61000-4-4 (EFT) 40A (5/50ns) IEC 61000-4-5 (Lightning) 12A (8/20μs) ?Protects one bidirectional line or two unidirectional lines ?Working Voltages: 5V, 12V, 15V, 24 and 36V ?Low clamping voltage ?Solid-state silicon avalanche technology |
| 描述与应用 |
特点 ?TVS二极管阵列 ?300瓦峰值脉冲功率（TP =8/20μS） ?暂态保护的数据和电源线 IEC61000-4-2（ESD）±15kV（空气），±8kV（接触） IEC61000-4-4（EFT）40A（5/50ns） IEC61000-4-5（闪电）12A（8/20μS） ?保护一个双向两线或单向线 ?工作电压：5V，12V，15V，24和??36V ?低钳位电压 ?固态硅雪崩技术 |
