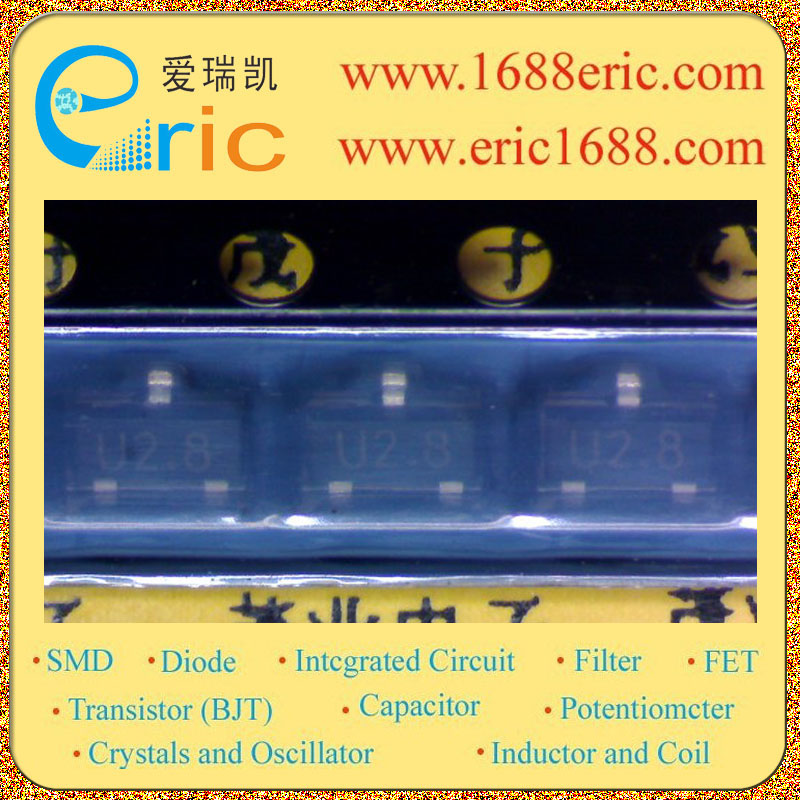

SLVU2.8.TC U2.8 的参数 |
| 极性
Polarization |
|
| 反向关断电压/工作电压VRWM
Reverse Standoff Voltage |
2.8V |
| 反向击穿电压VBR
Breakdown Voltage |
40V |
| 峰值脉冲耗散功率PPPM
Peak Pulse Power Dissipation |
400W |
| 峰值脉冲电流IPPm
Peak Forward Surge Current |
24A |
| 额定耗散功率Pd
Power dissipation |
|
| Description & Applications |
Features ? EPD TVS Diode Array For ESD and Latch-Up Protection ? 400 Watts peak pulse power (tp= 8/20μs) ? Transient protection for high speed data lines to IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact) IEC 61000-4-4 (EFT) 40A (5/50ns) IEC 61000-4-5 (Lightning) 24A (8/20μs) ? Protects two line pairs (four lines) ? Comprehensive pin out for easy board layout ? Low capacitance ? Low leakage current ? Low operating and clamping voltages ? Solid-state EPD TVS process technology |
| 描述与应用 |
特点 ?EPD TVS二极管阵列的ESD和闭锁保护 ?400瓦峰值脉冲功率（TP =8/20μS） ?瞬态保护高速数据线 IEC61000-4-2（ESD）±15kV（空气），±8kV（接触） IEC61000-4-4（EFT）40A（5/50ns） IEC61000-4-5（闪电）24A（8/20μS） ?保护两线对（四线） ?综合针容易的电路板布局 ?低电容 ?低漏电流 ?低工作电压和钳位 ?固态EPD TVS工艺技术 |
