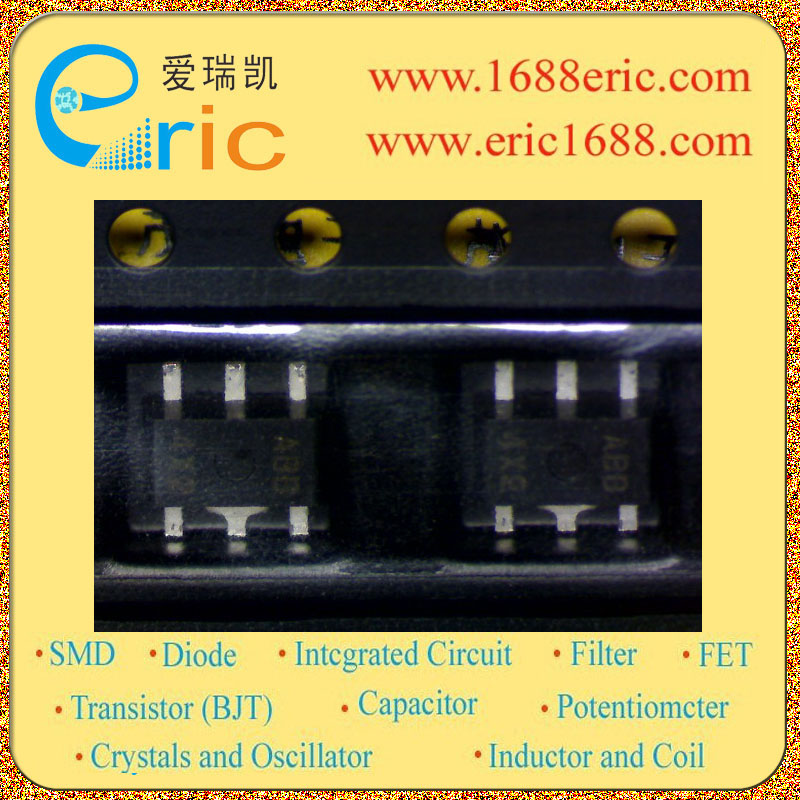

S-875043BUP ABB 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
-0.3~26V |
| 输出电压VOUT
Voltage - Output |
5V |
| 输出电流Io
Current - Output |
30mA |
| 最大压降VDO
Voltage - Dropout |
150mV/0.15V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
无 No |
| 最大耗散功率Pd
Power dissipation |
1W |
| Description & Applications |
HIGH WITHSTAND-VOLTAGE VOLTAGE REGULATOR WITH RESET FUNCTION?Accuracy of output voltage: ±2.4 % 2.5 V to 5.8 V (0.1 V step) ? Accuracy of detection voltage: ±2.4 % (For the F type, the release voltage is ±1.1 %) 2.1 V to 11.3 V (0.1 V step) ?Low I/O voltage difference: 0.15 V typ. (at IOUT=30 mA, VOUT=5.0 V) 0.45 V typ. (at IOUT=30 mA, VOUT=3.0 V) ? Low current consumption: At Operation mode: 8 μA max. At Shutdown mode: 3.5 μA max. (Available for the C/E/G type) ? Wide operating voltage range: 24 V max. ? Wide operating temperature range: ?40°C to +85°C ? Built-in delay circuit or shutdown circuit ? Built-in short-circuit protection circuit |
| 描述与应用 |
带复位功能 耐高压电压稳压器? 高精度输出电压 ±2.4 % 2.5 V ~ 5.8 V (进阶单位为 0.1 V) ? 高精度检测电压 ±2.4 % (F 型产品的解除电压精度为±1.1 %) 2.1 V ~ 11.3 V (进阶单位为 0.1 V) ? 低输入输出电压差 0.15 V (典型值) (IOUT=30 mA、VOUT=5.0 V 时) 0.45 V (典型值) (IOUT=30 mA、VOUT=3.0 V 时) ? 超低消耗电流 工作时： 8 μA (最大值) 休眠时： 3.5 μA (最大值) (仅限 C/E/G 型产品) ? 工作电压范围很宽 24 V (最大值) ? 工作温度范围很宽 ?40 °C ~ +85 °C ? 内置了延迟电路或电源关闭电路 ? 内置短路保护电路 |
