茂业电子---S-8354A40MC的库存详细介绍

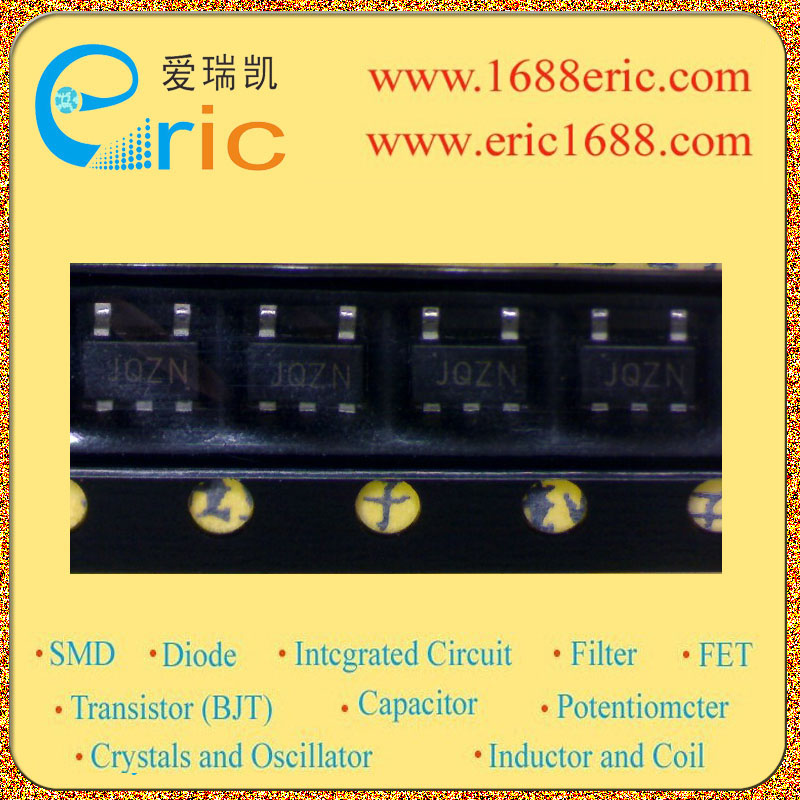

型号：	S-8354A40MC
标记/丝印/代码/打字：	JQZ
厂家：	SEIKO
封装：	SOT-153/SOT23-5
批号：	05+
库存数量：	100
所属分类：	电源管理ICPower Management IC/PMIC DC/DC升压转换器DC/DC Step-Up Converter
技术文档PDF：	在线阅读

在线购买 (Search Stock)	Send order to our E_mail: saler28@mark-ic.com

S-8354A40MC JQZ 的参数
控制方式 MODE	PWM/PFM
输入电压VIN Input Voltage	〈10V
输出电压VOUT Output Voltage	4V
输出电流IOUT Output Current	282mA/0.282A
震荡频率FOSC Oscillation Frequency	250KHz
内置FET Built-in FET	有
Description & Applications	STEP-UP, PWM CONTROL or PWM / PFM SWITCHABLE BUILT-IN TRANSISTOR SWITCHING REGULATOR ? Low voltage operation: Startup at 0.9 V min. (IOUT = 1 mA) guaranteed ? Low current consumption : During operation 18.7 μA (3.3 V, 50 kHz, typ.) During shutdown: 0.5 μA (max.) ? Duty ratio : Built-in PWM / PFM switching control circuit (S-8354 Series) 15 % to 83 % (30 kHz and 50 kHz models) 15 % to 78 % (250 kHz models) ? External parts : Coil, capacitor, and diode ? Output voltage : Selectable in 0.1 V steps between 1.5 V and 6.5 V (for VDD / VOUT separate types) Selectable in 0.1 V steps between 2.0 V and 6.5 V (for other than VDD / VOUT separate types) ? Output voltage accuracy : ±2.4% ? Oscillation frequency : 30 kHz, 50 kHz, and 250 kHz selectable ? Soft start function : 6 ms (50 kHz, typ.) ? Lead-free, Sn 100%, halogen-free ? Power supplies for portable equipment such as digital cameras, electronic notebooks, and PDAs ? Power supplies for audio equipment such as portable CD / MD players ? Constant voltage power supplies for cameras, VCRs, and communication devices ? Power supplies for micro
描述与应用	STEP-UP, PWM CONTROL or PWM / PFM SWITCHABLE BUILT-IN TRANSISTOR SWITCHING REGULATOR ?低电压工作：启动以0.9 V。（IOUT = 1 mA时）保证 ?低功耗：工作时18.7μA（3.3 V，50 kHz，典型值）休眠时：0.5μA（最大值） ?占空比：内置PWM/ PFM切换控制电路（S-8354系列） 15％至83％（30千赫和50千赫模型） 15％?78％（250千赫型号） ?外部部件：线圈，电容器和二极管 ?输出电压：0.1 V步长之间1.5 V和6.5 V（VDD/ VOUT分离型可选）可选择在0.1 V步骤之间2.0 V和6.5 V（VDD/ VOUT分离型以外） ?输出电压精度：±2.4％ ?振荡频率：30千赫，50千赫，250千赫可选 ?软启动功能：6毫秒（50 kHz，典型值） ?无铅，SN100％，无卤素的 ?电源的便携式设备，如数码相机，电子记事本，PDA ?电源音频设备，如便携式CD/ MD播放器 ?恒压电源，摄像机，录像机，通信设备 ?微机用电源
技术文档PDF下载	在线阅读
