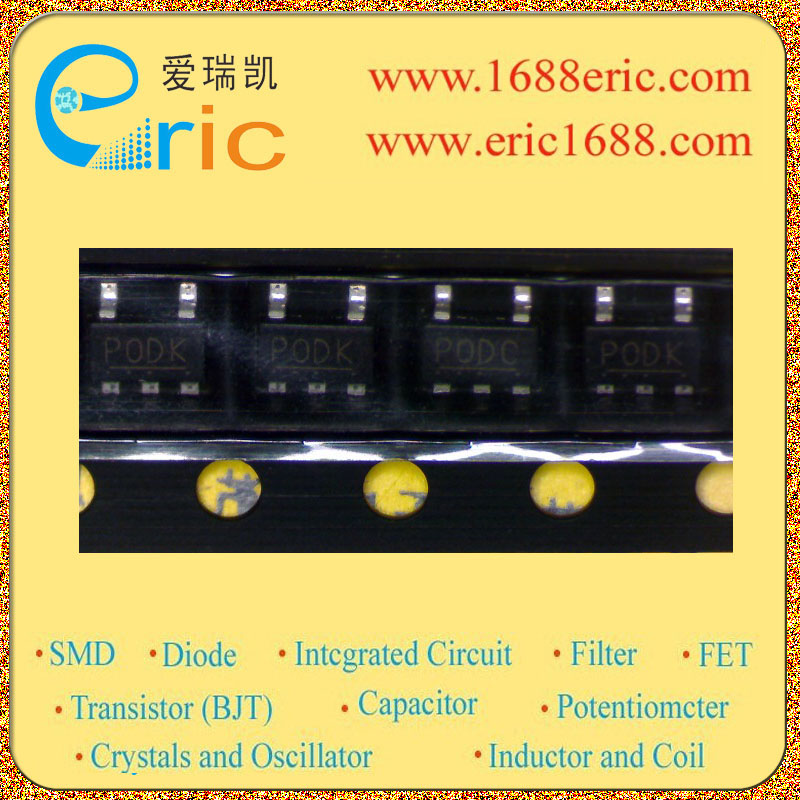

S-1200B18-M5T1G
 型号:  S-1200B18-M5T1G
 标记/丝印/代码/打字:  POD
 厂家:  SEIKO
 封装:  SOT-153/SOT23-5
 批号:  06NOPB
 库存数量:  2900
 所属分类:  电源管理ICPower Management IC/PMIC
  电压调整器/稳压Voltage Regulator
    低压差LDOLow Dropout (LDO)
 技术文档PDF:  在线阅读

 在线购买
(Search Stock)
Send order to our E_mail:
saler28@mark-ic.com

S-1200B18-M5T1G POD 的参数

电路数量 Number of Regulators 1
输入电压VIN Voltage - Input 0.3~12V
输出电压VOUT Voltage - Output 1.8V
输出电流Io Current - Output 100mA/0.1A
最大压降VDO Voltage - Dropout 550mV/0.55V
带使能脚EN/CE(ON/OFF功能) With Enable Pin 有 Yes
最大耗散功率Pd Power dissipation
Description & Applications HIGH RIPPLE-REJECTION LOW DROPOUT LOW INPUT-AND-OUTPUT CAPACITANCE CMOS VOLTAGE REGULATOR ;?Output voltage: 1.5 V to 5.5 V, selectable in 0.1 V steps. ?Low ESR capacitor can be used: A ceramic capacitor of 0.1 μF or more can be used for the output capacitor. ?Wide input voltage range: 2.0 V to 10.0 V ?High-accuracy output voltage: ±1.0% ?Low dropout voltage: 140 mV typ. (3.0 V output product, IOUT = 100 mA) ?Low current consumption: During operation: 18 μA typ., 40 μA max. During shutdown: 0.01 μA typ., 1.0 μA max. ?Output current: 150 mA output is possible (@ VIN ≥ VOUT(S) + 1.0 V) ? High ripple rejection: 70 dB typ. (@ 1.0 kHz, 1.5 V ≤ VOUT ≤ 3.0 V) 65 dB typ. (@ 1.0 kHz, 3.1 V ≤ VOUT ≤ 5.5 V) ?Built-in overcurrent protector: Overcurrent of output transistor can be restricted. ?Built-in ON/OFF circuit: Ensures long battery life.
描述与应用 高纹波抑制率低压差低输入和输出 电容CMOS电压稳压器;?输出电压:1.5 V至5.5 V,0.1 V步骤选择。 ?可以使用低ESR电容:0.1μF以上的陶瓷电容器可用于输出电容。 ?宽输入电压范围:2.0 V至10.0 V ?高输出电压精度:±1.0% ?低压差电压:140 mV典型。 (3.0 V输出产品,IOUT= 100 mA时) ?低电流消耗:在操作过程中:18μA(典型值),最大40μA。 在关机:0.01μA(典型值),1.0μA最大值。 ?输出电流:150 mA输出是可能的(@ VIN≥VOUT(S)+1.0 V) ?高纹波抑制:70 dB(典型值)。 (@1.0千赫,1.5 V≤VOUT≤3.0 V) 65 dB(典型值)。 (@1.0千赫,3.1 V≤VOUT≤5.5 V) ?内置过载电流保护:可以限制输出晶体管的过载电流。 ?内置开/关控制电路,确保电池寿命长。
技术文档PDF下载 在线阅读
