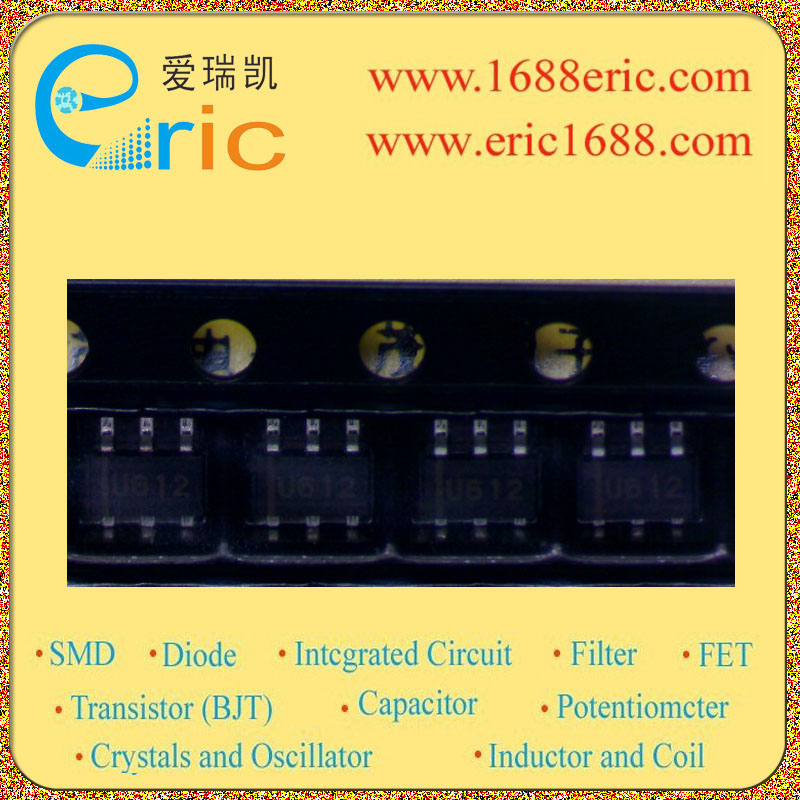

R5323N011B U61 的参数 |
| 电路数量
Number of Regulators |
2 |
| 输入电压VIN
Voltage - Input |
6.5V |
| 输出电压VOUT
Voltage - Output |
1.5~4V |
| 输出电流Io
Current - Output |
150mA/0.15A |
| 最大压降VDO
Voltage - Dropout |
|
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
|
| Description & Applications |
150mA 2ch LDO REGULATOR ;?Low Supply Current Typ. 90μA (VR1, VR2) ?Standby Mode Typ. 0.1μA (VR1, VR2) ? Low Dropout Voltage Typ. 0.22V (IOUT=150mA , Output Voltage Type) ? High Ripple Rejection Typ. 75dB(VOUT<= 2.4V) , Typ. 70dB(VOUT<= 2.5V)(f=1kHz) Typ. 65dB(VOUT<= 2.4V) , Typ. 60dB(VOUT<= 2.5V) (f=10kHz) ? Low Temperature-drift Coefficient of Output Voltage Typ. ±100ppm/°C ? Excellent Line Regulation Typ.0.02%/V ? High Output Voltage Accuracy ±2.0% ? Output Voltage Stepwise setting with a step of 0.1V in the range of 1.5V to 4.0V is possible ? Built-in chip enable circuit (A/B: active high) ? Built-in fold-back protection circuitTyp. 40mA (Current at short mode) ? Ceramic Capacitor is recommended. (1.0μF or more) ? Power source for handheld communication equipment. ? Power source for electrical appliances such as cameras, VCRs and camcorders. ? Power source for battery-powered equipment. |
| 描述与应用 |
双声道150MA LDO稳压器;?低电源电流典型。 90μA（VR1，VR2） ?待机模式典型。 0.1μA（VR1，VR2） ?低压差典型。 0.22V（IOUT=的150mA，输出电压类型） ?高纹波抑制比典型。 75分贝（VOUT=2.4V），典型值。 70分贝（VOUT= 2.5V）（F =1kHz时） 典型。 <65分贝（VOUT=2.4V），典型值。 60分贝（VOUT= 2.5V）（F =10kHz时） ?低温度漂移系数的输出电压典型值。温度系数±100ppm/°C ?卓越的线路调整Typ.0.02％/ V ?高输出电压精度±2.0％ ?输出电压的范围内，以每步0.1V逐步设置 ?1.5V到4.0V ?内置芯片使能电路（A / B：主动高） ?内置折返保护circuitTyp。 40mA（附加电流在很短的模式） ?陶瓷电容器建议。 （1.0μF或多种） ?手持通信设备的电源。 ?电源的电器，如摄像机，录像机和摄像机。 ?电池供电设备的电源。 |
