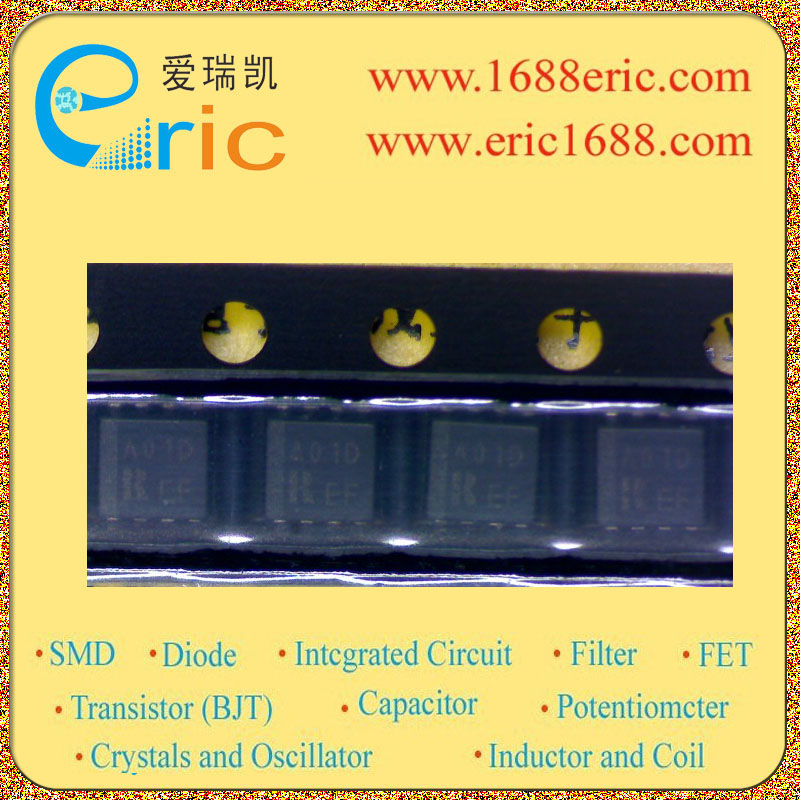

R1230D001D A01D 的参数 |
| 控制方式
MODE |
pwm/vfm |
| 输入电压VIN
Input Voltage |
2.3~5.5V |
| 输出电压VOUT
Output Voltage |
可调adj |
| 输出电流IOUT
Output Current |
|
| 震荡频率FOSC
Oscillation Frequency |
800khz |
| 内置FET
Built-in FET |
PMOS/NMOS |
| Description & Applications |
PWM/VFM step-down DC/DC converter with Synchronous Rectifier ? Built-in Driver ON Resistance P-channel 0.35?, N-channel 0.45? (at VIN=3V) ? Built-in Soft-start Function (TYP. 1.5ms), and Latch-type Protection Function (Delay Time; TYP. 1.5ms) ? Two choices of Oscillator Frequency 500kHz, 800kHz ? PWM/VFM alternative with MODE pin PWM operation; MODE pin at “L”, ?VFM operation; MODE pin at “H” High Efficiency TYP. 90% Output Voltage Stepwise Setting with a step of 0.1V in the range of 1.2V ～ 4.0V(XX1A/B Type) or adjustable in the range of 0.8V to VIN(001C/D Type) ? High Accuracy Output Voltage ±2.0%(XX1A/B Type) ? Package ? ? ? ? ? SON8 (Max height 0.9mm, thin type) ? Power source for portable equipment. |
| 描述与应用 |
PWM/ VFM降压同步整流DC/ DC转换器 ?内置驱动器导通电阻0.35Ω，P沟道N沟道0.45Ω（VIN= 3V） ?内置软启动功能（典型值1.5ms的），锁存型保护功能（延时; TYP。为1.5ms） ?选择的振荡器频率500kHz，800kHz的 ?PWM/ VFM替代MODE引脚PWM操作; MODE引脚在“L” ?衡工量值式操作; MODE引脚在“H” ?????高效率TYP。 90％的 ???????输出电压逐步设置每步0.1V的范围1.2V?4.0V（XX1A/ B型） ?????????????????????????????或可调范围为0.8V至VIN（001C/ D型） ?高精度输出电压±2.0％（XX1A/ B型） ?包装?????SON8（最大高度0.9毫米的，超薄型） ?用于便携式设备的电源。 |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |
| R1230D001C-TR |
A01C |
RICOH |
05+ |
SON-8 |
30 |
电源管理ICPower Management IC/PMIC-DC/DC降压转换器DC/DC Step-Down Converter |
查看 |
| R1230D001D |
A01D |
RICOH |
05+ |
SON-8 |
3000 |
电源管理ICPower Management IC/PMIC-DC/DC降压转换器DC/DC Step-Down Converter |
查看 |
| R1230D181B-TR |
A18B |
RICOH |
05NOPB1800 |
SON-8 |
2800 |
电源管理ICPower Management IC/PMIC-DC/DC降压转换器DC/DC Step-Down Converter |
查看 |
| R1230D331B-TR |
A33B |
RICOH |
05NOPB500 |
SON-8 |
1300 |
电源管理ICPower Management IC/PMIC-DC/DC降压转换器DC/DC Step-Down Converter |
查看 |
| R1232D181A |
K18A |
RICOH |
05+ |
SON-8 |
0 |
|
查看 |
| R1232D181A |
K18A |
RICOH |
05+ |
SON-8 |
0 |
|
查看 |
|
|
|
