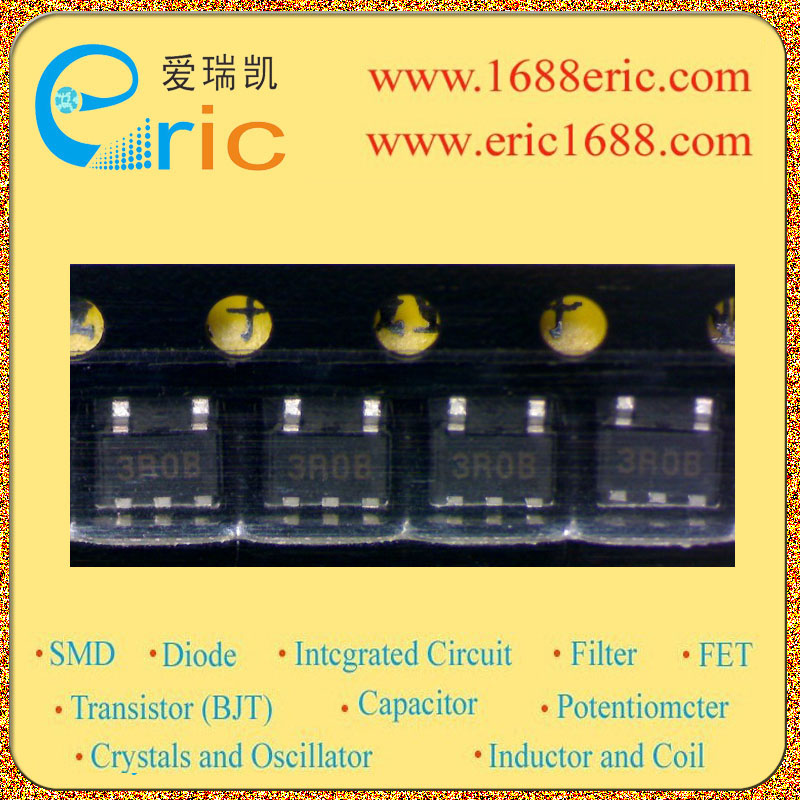

R1210N331A-TR 3R 的参数 |
| 控制方式
MODE |
PWM |
| 输入电压VIN
Input Voltage |
≤8V |
| 输出电压VOUT
Output Voltage |
3.3V |
| 输出电流IOUT
Output Current |
100mA/0.1A |
| 震荡频率FOSC
Oscillation Frequency |
100KHz,180KHz |
| 内置FET
Built-in FET |
|
| Description & Applications |
? 8V Input PWM Step-up DC/DC Converter ? Supply Current (IDD1)Typ. 35μA (R1210N301, 100kHz), Typ. 60μA (R1210N301, 180kHz) (Switching) Typ. 20μA (R1210N302, 100kHz), Typ. 25μA (R1210N302, 180kHz) ? Supply Current (IDD2)Typ. 10μA (No switching, 100kHz) Typ. 15μA (Same as above, 180kHz) ? Standby Current (Istandby) Max. 0.5μA (CE="L") ? Input Voltage Range (VIN) Max. 8.0V ? Start-up Voltage (Vstart) Max. 0.9V (xx1 Version), 0.8V(xx2 Version) ? Output Voltage Range (VOUT) 2.2V to 6.0V (Internally fixed) (2.2V to 3.5V for xx1A) ? Output Voltage Accuracy ± 2.5% ? Oscillator Frequency (fosc) 100kHz (xx1A/xx1C/xx2C Version), 180kHz (xx1D/xx2D Version) ? Basic Frequency Change-over Circuit 100kHz → 35kHz (only xx1A Version) ? Oscillator Maximum Duty Cycle (Maxduty) Min. 70%, Typ. 85% ? Efficiency Typ. 88% (R1210N301, VIN=1.8V, IOUT=10mA) ? Package SOT-23-5 |
| 描述与应用 |
?8V输入PWM升压型DC/ DC转换器 ?电源电流（IDD1）典型。 35μA（R1210N301，100kHz时），典型。60μA（R1210N301，180KHZ的） ?（开关）的典型。 20μA（R1210N302，100kHz时），典型值。 25μA（R1210N302，180KHZ的） ?电源电流（IDD2）典型。 10μA（无开关，100kHz的）典型。 15μA（同上，180KHZ） ?待机电流（Istandby）最大。 0.5μA（CE=“L”） ?输入电压范围（VIN）最大。 8.0V ?启动电压（VSTART）最大。 0.9V（XX1版），0.8V（XX2版本） （VOUT）输出电压范围2.2V至6.0V（内部固定）（2.2V至3.5V xx1A） ?输出电压精度为±2.5％ ?振荡器频率（FOSC）100kHz的（xx1A/xx1C/xx2C版） ??180KHZ（xx1D/xx2D版） ?基本频率变化超过100kHz的电路→35kHz的（只有xx1A版） ?振荡器的最大占空比（Maxduty）最小。 70％，典型值。 85％的 ?效率典型。 88％（R1210N301， ????VIN= 1.8V，IOUT=10毫安） ?封装SOT-23-5 |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |
| 932-050/223JTR1210C2 |
50V |
TECATE |
05+ |
1210-223 |
1000 |
电容Capacitor-涤纶电容Film Capacitor |
查看 |
| 933X-050/273GTR1210 |
|
TECATE |
03+ |
1210-273 |
1800 |
电容Capacitor-涤纶电容Film Capacitor |
查看 |
| R1210N331A-TR |
3R |
RICOH |
01+ |
SOT-153/SC-74A/SOT23-5 |
1300 |
电源管理ICPower Management IC/PMIC-DC/DC升压转换器DC/DC Step-Up Converter |
查看 |
