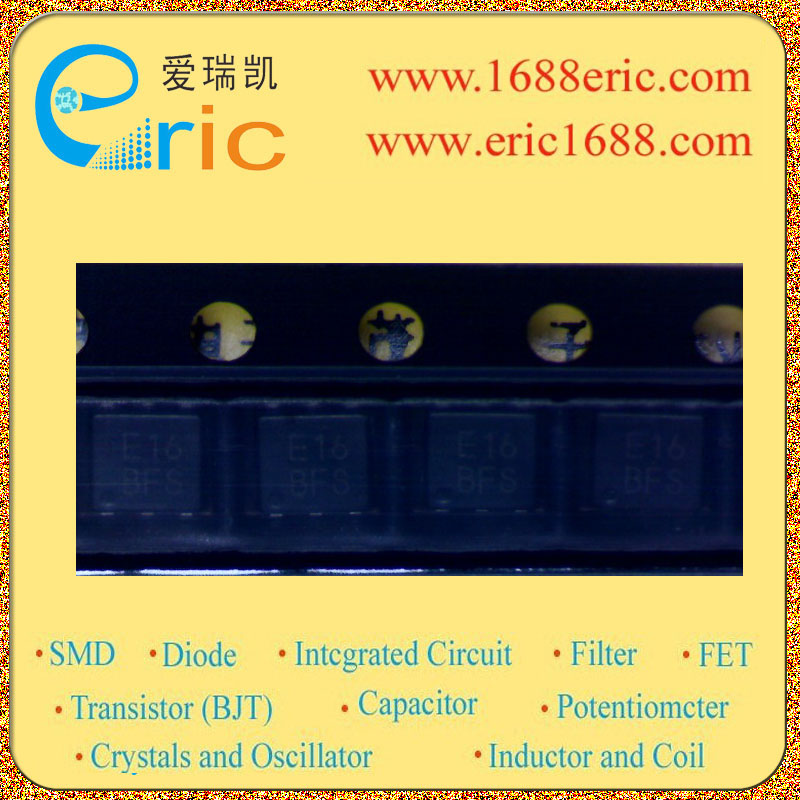

R1170D161B E16B 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
7V |
| 输出电压VOUT
Voltage - Output |
1.6V |
| 输出电流Io
Current - Output |
800mA/0.8A |
| 最大压降VDO
Voltage - Dropout |
300mV/0.3V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
无 No |
| 最大耗散功率Pd
Power dissipation |
|
| Description & Applications |
800mA LDO REGULATOR ;?Ultra-Low Supply CurrentTYP. 80μA ?Low Standby Current TYP. 0.1μA ?Output Current MIN. 800mA(VIN=VOUT+1.0V) ?Output Voltage Stepwise setting with a step of 0.1V in the range of 1.5V to 4.0V ?High Output Voltage Accuracy ±2.0% ?Low Dropout VoltageTYP. 0.12V(VOUT=3.0V, IOUT=300mA) ?Line Regulation TYP. 0.05%/V ?Built-in Current Limit Circuit ?Built-in Thermal Shunt Circuit ?Low Temperature-drift Coefficient of Output Voltage TYP.±100ppm/°C ?Local Power source for Notebook PC. ?Local Power source for portable appliances, cameras, and videos. ?Local Power source for equipment of battery-use. ?Local Power source for home appliances |
| 描述与应用 |
800MA LDO稳压器;?超低电源CurrentTYP的。 80μA ?低待机电流典型值。 0.1μA ?输出电流最小。 800毫安（VIN= VOUT+1.0 V） ?输出电压逐步设置的步骤0.1V在1.5V至4.0V的范围 ?高输出电压精度±2.0％ ??降VoltageTYP低。 0.12V（VOUT的= 3.0V，IOUT=300毫安） ?线路调整TYP。 0.05％/ V ?内置电流限制电路 ?内置热分流电路？ ?低温度漂移系数的输出电压典型值温度系数±100ppm/°C ?电源为笔记本电脑。 ?电源，便携式电器，数码相机和视频。 ?电源设备的电池使用。 ?电源家电。 |
