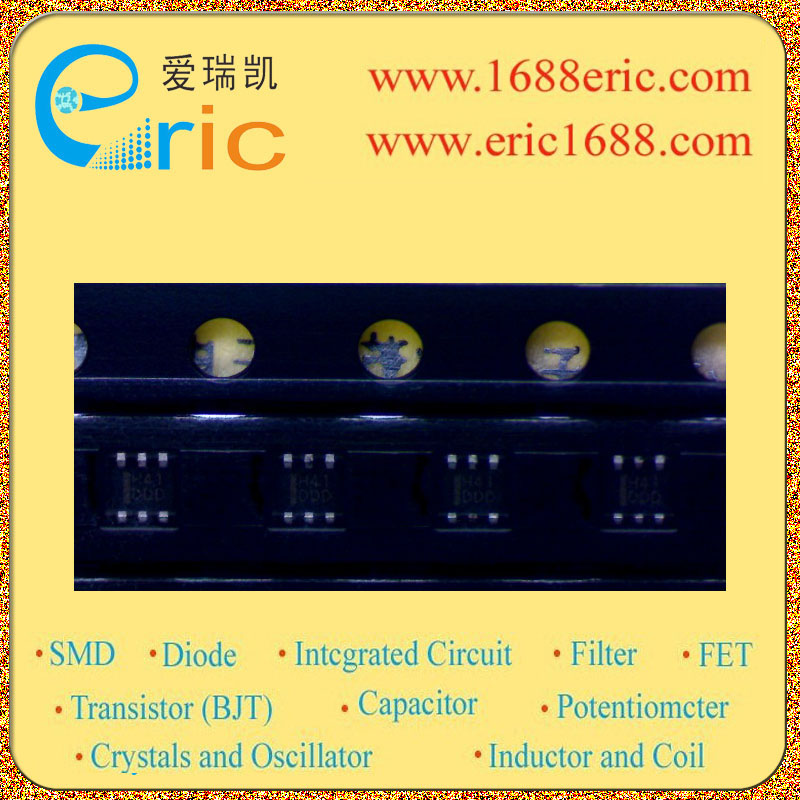

R1162D181D5-TR-FB H41DDD 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
2V~6V |
| 输出电压VOUT
Voltage - Output |
1.8V |
| 输出电流Io
Current - Output |
150mA/0.15A |
| 最大压降VDO
Voltage - Dropout |
350mV/0.35V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
无 No |
| 最大耗散功率Pd
Power dissipation |
500mW/0.5W |
| Description & Applications |
3-MODE 150mA LDO REGULATOR ;?Ultra-Low Supply Current Typ. 5.5μA (Low Power Mode), Typ. 70μA (Fast Transient Mode) ? Standby Mode Typ. 0.1μA ? Low Dropout Voltage Typ. 0.25V (IOUT=150mA Output Voltage=3.0V Type) ? High Ripple Rejection Typ. 70dB (f=1kHz, FT Mode) Typ. 60dB (f=10kHz, FT Mode) ? Low Temperature-Drift Coefficient of Output Voltage Typ. ±100ppm/°C ? Excellent Line Regulation Typ. 0.02%/V ? High Output Voltage Accuracy .±2.0%(±3.0% at LP Mode) ? Output Voltage ..Stepwise setting with a step of 0.1V in the range of 1.5V to 4.0V is possible ? Built-in fold-back protection circuit Typ. 40mA (Current at short mode) ? Performs with Ceramic Capacitors CIN=1.0μF,COUT=0.47μF ? Precision Voltage References. ? Power source for electrical appliances such as cameras, VCRs and hand-held communication equipment. ? Power source for battery-powered equipment. |
| 描述与应用 |
3模式150MA LDO稳压器;?超低电源电流的典型值。 5.5μA（低功耗模式）， ??典型。 70μA（快速瞬态模式） ?待机模式典型。 0.1μA ?低压差典型。 0.25V（IOUT=150mA输出电压=3.0V） ?高纹波抑制比典型。 70分贝（F =1kHz时，FT模式） ???典型。 60分贝（F =10kHz的，FT模式）， ?低温度漂移系数的输出电压典型值。温度系数±100ppm/°C ?卓越的线路调整典型。 0.02％/ V ?高输出电压精度±2.0％（±3.0％，在LP模式下）。 ?输出电压与0.1V的步骤..逐步设置 ?在1.5V到4.0V的范围内可以 ?内置折返保护电路的典型。 40mA（附加电流在很短的模式） ?执行与陶瓷电容器CIN=1.0μF，COUT=0.47μF ?精密电压基准。 ?电源的电器，如摄像机，录像机和手持通信设备。 ?电池供电设备的电源。 ?电池供电设备的电源。 |
