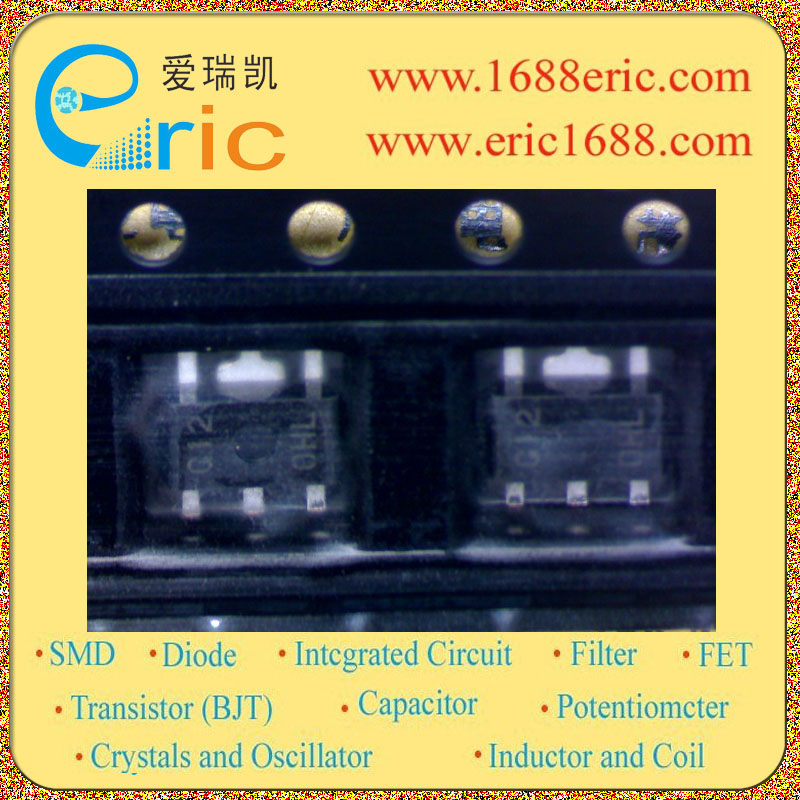

R1154H120B-T1-FB G120 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
24V |
| 输出电压VOUT
Voltage - Output |
12V |
| 输出电流Io
Current - Output |
150mA/0.15A |
| 最大压降VDO
Voltage - Dropout |
300mV/0.3V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
无 No |
| 最大耗散功率Pd
Power dissipation |
|
| Description & Applications |
150mA Voltage Regulator (Wide Input Voltage Range) ;? Supply Current Typ. 5.0μA ? Standby Current Typ. 0.1μA ? Output Voltage Accuracy ±2.0% ? Wide Output Voltage Range 2.5V to 12.0V(xxxB) adjustable in the range of 2.5V to VIN or 24.0V (001C) ? Input Voltage 24.0V ? Output Current Min. 140mA (VIN=VOUT+2.0V, 2.5V Output type) Min. 150mA (VIN=VOUT+2.0V, 3.0V Output type) ? Built-in Peak Current Limit Circuit ? Short Current Limit Circuit ? Thermal Shutdown Circuit |
| 描述与应用 |
150mA输出电压稳压器（宽输入电压范围）;?供电电流典型。 5.0μA ?待机电流典型。 0.1μA ?输出电压精度±2.0％ ?宽输出电压范围2.5V到12.0V（XXXB） 可调范围为2.5V到VIN或24.0V（001C） ?输入电压24.0V ?输出电流最小。 140毫安（VIN= VOUT+2.0 V，2.5V输出类型） ??????????????????????????????????????????????????最小。电流150mA（VIN= VOUT+2.0 V，3.0V输出类型） ?内置峰值电流限制电路 ?短路电流限制电路 ?热关断电路 |
