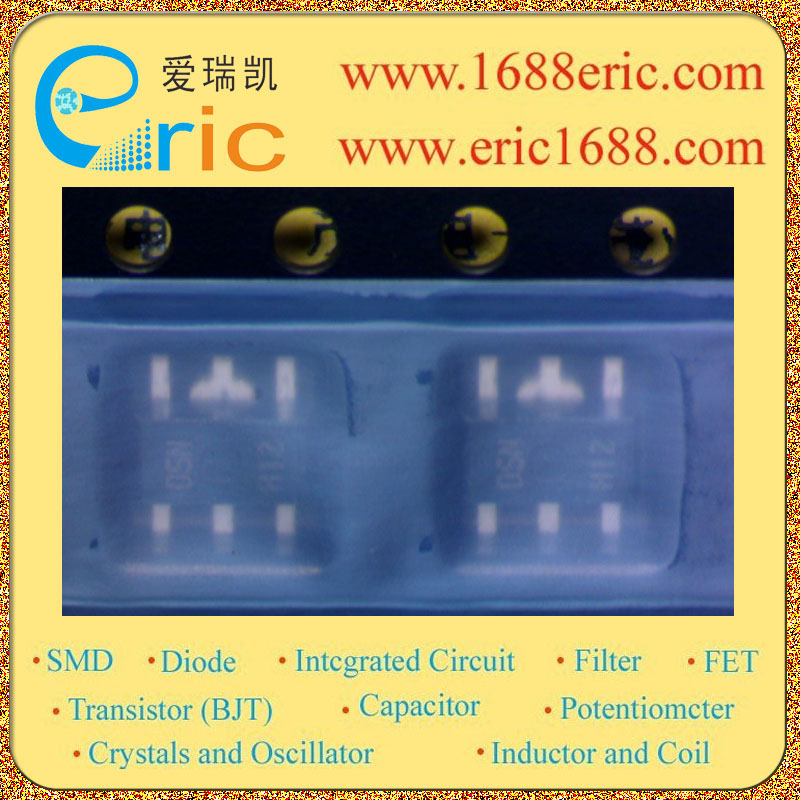

NJM2880U1-05 05E 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
14V |
| 输出电压VOUT
Voltage - Output |
5V |
| 输出电流Io
Current - Output |
100mA/0.1A |
| 最大压降VDO
Voltage - Dropout |
100mV/0.1V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
350mW/0.35W |
| Description & Applications |
LOW DROPOUT VOLTAGE REGULATOR ；?High Ripple Rejection 70dB typ. (f=1kHz) ?Output Noise Voltage Vno=30uVrms (Cp=0.01uF) ?Output capacitor with 1.0uF ceramic capacitor ?Output Current Io(max.)=300mA ? High Precision Output Vo±1.0% ? Low Dropout Voltage 0.10V typ. (Io=100mA) ? ON/OFF Control (Active High) ? Internal Short Circuit Current Limit ? Internal Thermal Overload Protection ?Bipolar Technology |
| 描述与应用 |
低压差稳压器;?高纹波抑制70dB（典型值）。 （F =1kHz时） ?输出噪声电压VNO=30uVrms（CP=0.01UF） 输出电容与1.0uF陶瓷电容器 ?输出电流Io（最大）=300毫安中 ?高精度输出VO±1.0％ ?低压差电压0.10V（典型值）。 （IO=100毫安） ?ON / OFF控制（高电平有效） ?内部短路电流限制 ?内部热过载保护 ?双极技术 |
