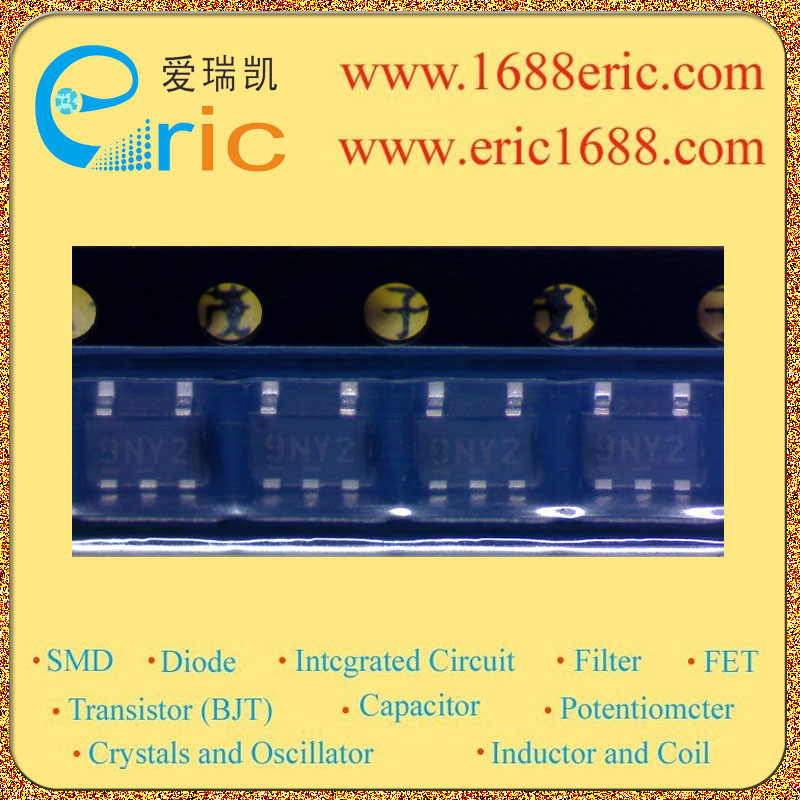

NJM2872AF47 9N 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
14V |
| 输出电压VOUT
Voltage - Output |
4.7V |
| 输出电流Io
Current - Output |
60mA |
| 最大压降VDO
Voltage - Dropout |
100mV/0.1V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
有 Yes |
| 最大耗散功率Pd
Power dissipation |
200mW/0.2W |
| Description & Applications |
LOW DROPOUT VOLTAGE REGULATOR ；? High Ripple Rejection 70dB typ. (f=1kHz) ? Output Noise Voltage Vno=30μVrms (Cp=0.01μF) ? Output capacitor with 1.0uF ceramic capacitor (Vo≥2.7V) ?Output Current Io(max.)=150mA ?High Precision Output Vo±2% ? Vo±1%:A Version ? Low Dropout Voltage 0.10V typ. (Io=60mA) ? ON/OFF Control (Active High) ?Operating Voltage Range +2.5V～+14V (Vo≤2.0V version) ? Internal Short Circuit Current Limit ? Internal Thermal Overload Protection ? Bipolar Technology |
| 描述与应用 |
低压差稳压器;?高纹波抑制70dB（典型值）。 （F =1kHz时） ?输出噪声电压VNO=30μVRMS（CP=0.01μF） 输出电容与1.0uF陶瓷电容器（VO≥2.7V） ?输出电流Io（最大）=150MA ?高精度输出VO±2％？ ?VO±1％：A版本 ?低压差电压0.10V（典型值）。 （IO=60毫安） ?ON / OFF控制（高电平有效） ?工作电压范围+2.5 V?+14 V（VO≤2.0V版本） ?内部短路电流限制 ?内部热过载保护 ?双极技术 |
