NC7S00M5X 7S00 的参数 |
| 逻辑类型
Logic Type |
与非门 NAND Gate |
| 电路数
Number of Circuits |
1 |
| 输入数
Number of Inputs |
2 |
| 电源电压Vcc
Voltage - Supply |
2V~6V |
| 静态电流Iq
Current - Quiescent (Max) |
1uA |
| 输出高，低电平电流
Current - Output High, Low |
-2.6mA，2.6mA |
| 低逻辑电平
Logic Level - Low |
0.5V |
| 高逻辑电平
Logic Level - High |
1.5V |
| 传播延迟时间@Vcc，CL
Max Propagation Delay @ V, Max CL |
6.5ns @ 6V，50pF |
| Description & Applications |
2-Input NAND Gate ；Features Space saving SOT23 or SC70 5-lead package Ultra small MicroPak? leadless package High speed: tPD 3.5 ns typ Low Quiescent Power: ICC < 1 μA Balanced Output Drive: 2 mA IOL, ?2 mA IOH Broad VCC Operating Range: 2V?6V Balanced Propagation Delays Specified for 3V operation |
| 描述与应用 |
2输入与非门;特性 节省空间的SOT23或SC705引线封装 超小型的MicroPak?无铅封装 高速：TPD3.5 ns（典型值） 低静态功耗：ICC<1μA 平衡输出驱动器：2毫安毫安IOH IOL，-2 宽广的VCC操作范围：2V-6V 平衡传输延时 3V工作电压规定 |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |

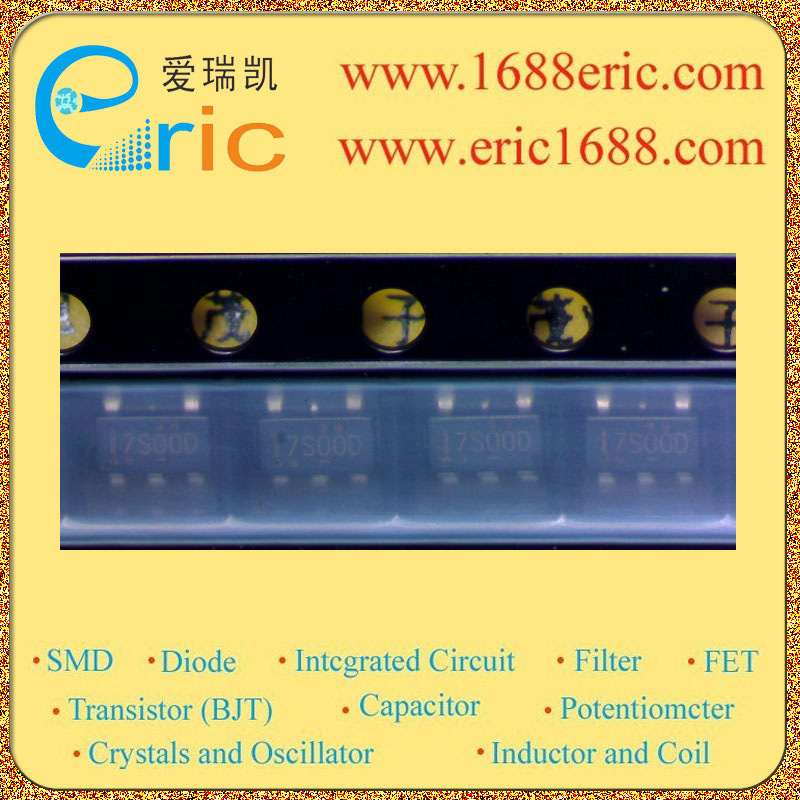

| NC7S00M5X |
7S00 |
FAIRCHILD |
05+ |
SOT-153/SC-74A/SOT23-5 |
0 |
集成电路ICIntegrated Circuit（IC）-逻辑电路Logic circuit-逻辑门Gate |
查看 |
| NC7S00M5X |
7S00 |
FAIRCHILD |
05+100PCSROHS |
SOT-153/SC-74A/SOT23-5 |
2420 |
集成电路ICIntegrated Circuit（IC）-逻辑电路Logic circuit-逻辑门Gate |
查看 |
|
|
|
