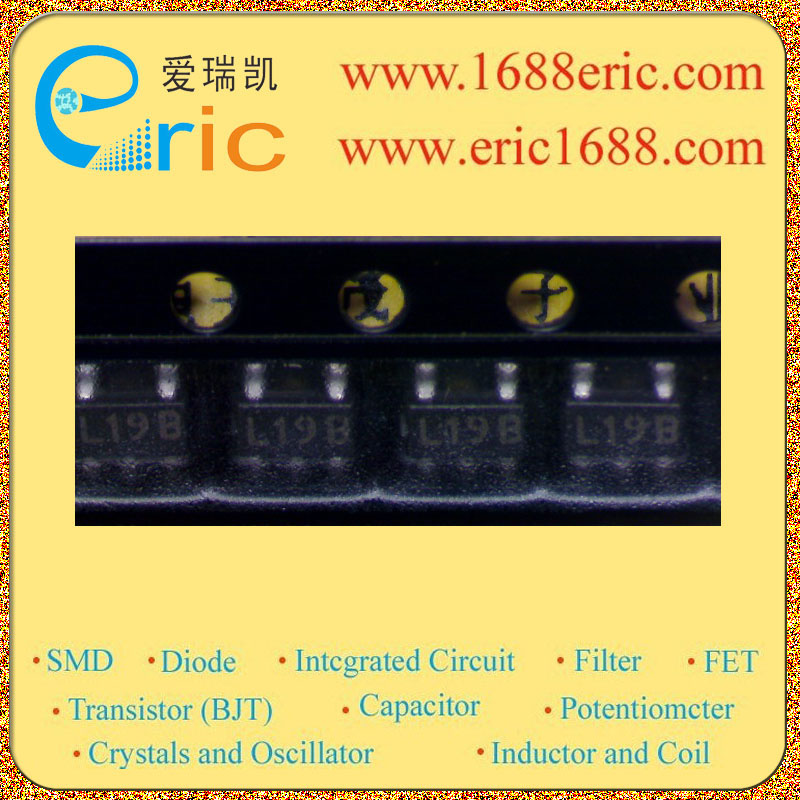

LP2982IM5X-3.3 L19B 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
-0.3~16V |
| 输出电压VOUT
Voltage - Output |
3.3V |
| 输出电流Io
Current - Output |
50mA |
| 最大压降VDO
Voltage - Dropout |
120mV/0.12V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
无 No |
| 最大耗散功率Pd
Power dissipation |
|
| Description & Applications |
Micropower 50 mA Ultra Low-Dropout Regulator ;?Ultra low dropout voltage ?Guaranteed 50 mA output current ?Typical dropout voltage 180 mV @ 80 mA ?Smallest possible size (SOT-23, micro SMD package) ? Requires minimum external components ? < 1 μA quiescent current when shutdown ? Low ground pin current at all loads ?Output voltage accuracy 1.0% (A Grade) ? High peak current capability (150 mA typical) ? Wide supply voltage range (16V max) 0.3? typical (10 Hz to 1 MHz) ?Overtemperature/overcurrent protection ??40?C to +125?C junction temperature range ?Custom voltages available ?Cellular Phone ?Palmtop/Laptop Computer ?Personal Digital Assistant (PDA) ? Camcorder, Personal Stereo, Camera |
| 描述与应用 |
微功耗50毫安超低压差稳压器;?超低压差电压 ?保证50 mA的输出电流 ?典型漏失电压为180 mV@80毫安 ?尽可能小的尺寸（SOT-23，micro SMD封装） ?需要最少的外部元件 <1μA的静态电流，关断时 ?低接地端子电流在所有负载 ?输出电压精度为1.0％（A级） ?高的峰值电流能力（150 mA典型） ?宽电源电压范围（16V最大）0.3Ω（典型值）（10赫兹到1兆赫） ?过热/过流保护 ?-40?C至+125?C的结温范围内 ?提供定制的电压 ?移动电话 ?掌上电脑/笔记本电脑 ?个人数字助理（PDA） ?摄像机，照相机，个人立体声 |
