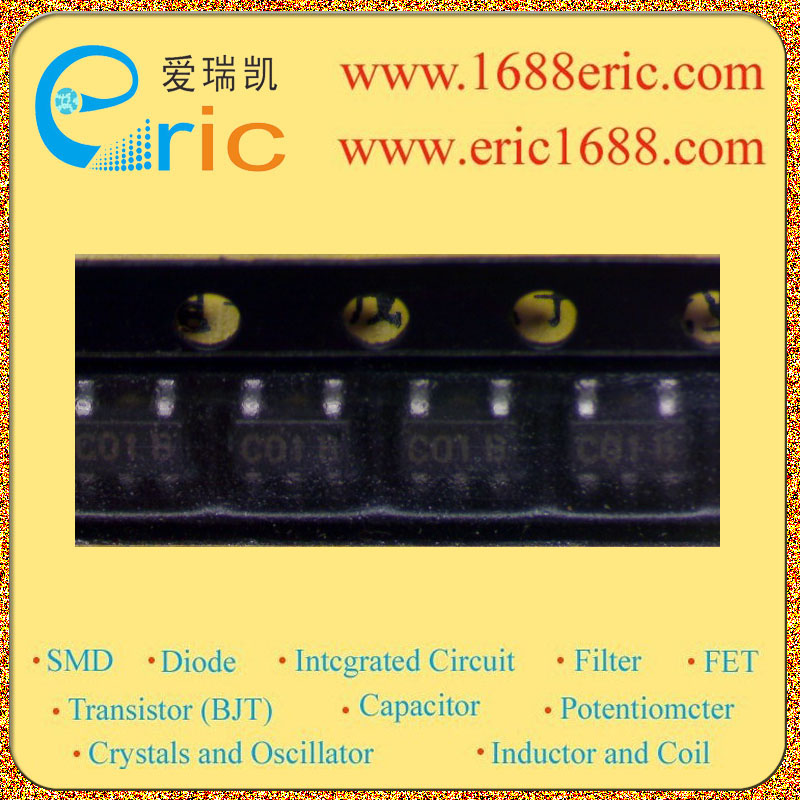

LMC7221BIM5 C01 的参数 |
| 类型
Type |
通用 General Purpose |
| 元件数
Number of Elements |
1 |
| 输出类型
Output Type |
开路漏极 Open Drain |
| 电源电压，单/双 (±)
Voltage - Supply, Single/Dual (±) |
2.7 V ~ 15 V，±1.35 V ~ 7.5 V |
| 输入失调电压（最大值）
Voltage - Input Offset (Max) |
15mV |
| 输入偏置电流（最大值）
Current - Input Bias (Max) |
0.04pA |
| 输出电流（典型值）
Current - Output (Typ) |
30mA |
| 静态电流（最大值）
Current - Quiescent (Max) |
14μA |
| CMRR，PSRR（典型值）
CMRR, PSRR (Typ) |
75dB CMRR，80dB PSRR |
| 传播延迟（最大值）
Propagation Delay (Max) |
10us |
| 滞后
Hysteresis |
|
| Description & Applications |
FEATURES ? Tiny CMOS Comparator with Rail-to-Rail Input and Push-Pull Output ? Tiny SOT 23-5 package saves space ? Package is less than 1.43 mm thick ? Guaranteed specs at 2.7V, 5V, 15V supplies ? Typical supply current 7 μA at 5V ? Response time of 4 μs at 5V ? Push-pull output ? Input common-mode range beyond V? and V+ ? Low input current Applications ? Battery Powered Products ? Notebooks and PDAs ? PCMCIA cards ? Mobile Communications ? Alarm and Security circuits ? Direct Sensor Interface ? Replaces amplifiers used as comparators with better performance and lower current |
| 描述与应用 |
特点 ?微型CMOS比较器具有轨至轨输入和推挽输出 ?微型SOT23-5封装节省空间 ?包装厚度小于1.43毫米 ?保证在2.7V，5V，15V??电源规格 ?典型电源电流7μA在5V ?在5V响应时间为4μs ?推挽输出 ?输入共模范围超出V和V+ ?低输入电流 应用 ?电池供电产品 ?笔记本电脑和PDA ?PCMCIA卡 ?移动通信 ?报警和安全电路 ?直接传感器接口 ?替换放大器用作比较器具有更好的性能和更低的电流 |
