HD74LVC04TE LVC04 的参数 |
| 逻辑类型
Logic Type |
反相器 Inverter |
| 电路数
Number of Circuits |
6 |
| 输入数
Number of Inputs |
1 |
| 电源电压Vcc
Voltage - Supply |
2V~5.5V |
| 静态电流Iq
Current - Quiescent (Max) |
20uA |
| 输出高，低电平电流
Current - Output High, Low |
-24mA，24mA |
| 低逻辑电平
Logic Level - Low |
0.8V |
| 高逻辑电平
Logic Level - High |
2V |
| 传播延迟时间@Vcc，CL
Max Propagation Delay @ V, Max CL |
2.5ns @ 5V，50pF |
| Description & Applications |
Hex Inverters；Features VCC = 2.0 V to 5.5 V All inputs VIH (Max.) = 5.5 V (@VCC = 0 V to 5.5 V) Typical VOL ground bounce < 0.8 V (@VCC = 3.3 V, Ta = 25°C) Typical VOH undershoot > 2.0 V (@VCC = 3.3 V, Ta = 25°C) High output current ±24 mA (@VCC = 3.0 V to 5.5 V) |
| 描述与应用 |
十六进制逆变器;特性 VCC=2.0 V至5.5 V 所有输入VIH（最大）=5.5 V（VCC= 0 V至5.5 V） 典型VOL接地反弹<0.8 V（@ VCC=3.3 V，Ta=25°C） 典型VOH冲>2.0 V（VCC= 3.3 V，Ta= 25°C） 高输出电流±24毫安（@ VCC=3.0 V至5.5 V） |
| 技术文档PDF下载 |
在线阅读  |
|
|
|
|
|
相关型号列表 |
| 型号 |
标记/丝印/代码 |
厂家 |
批号 |
封装 |
数量 |
描述 |
详细资料 |

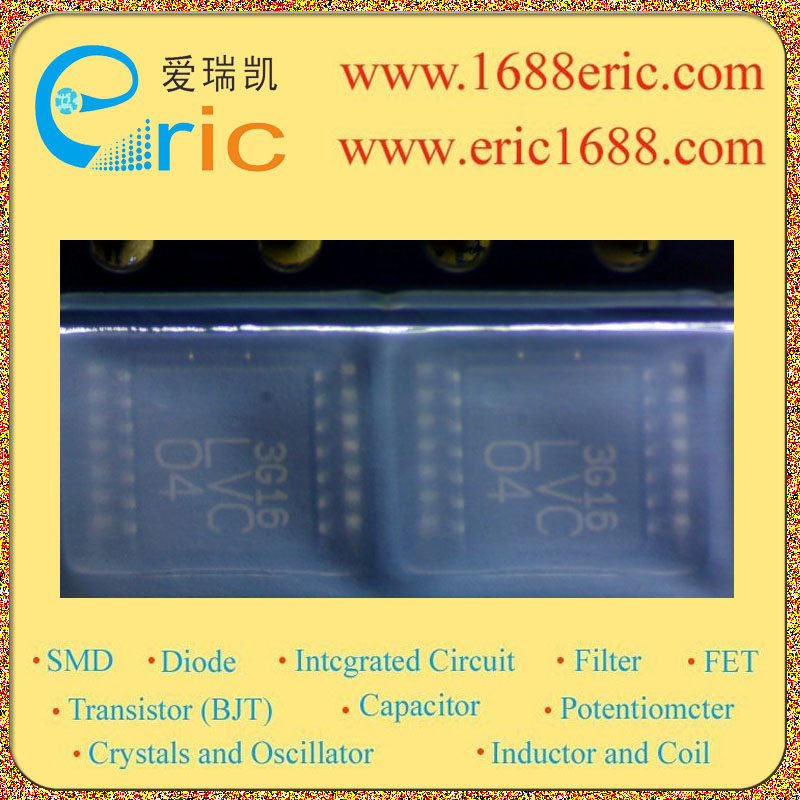

| HD74LVC04TE |
LVC04 |
HITACHI |
05+ |
TSSOP14 |
114 |
集成电路ICIntegrated Circuit（IC）-逻辑电路Logic circuit-逻辑门Gate |
查看 |
|
|
|
