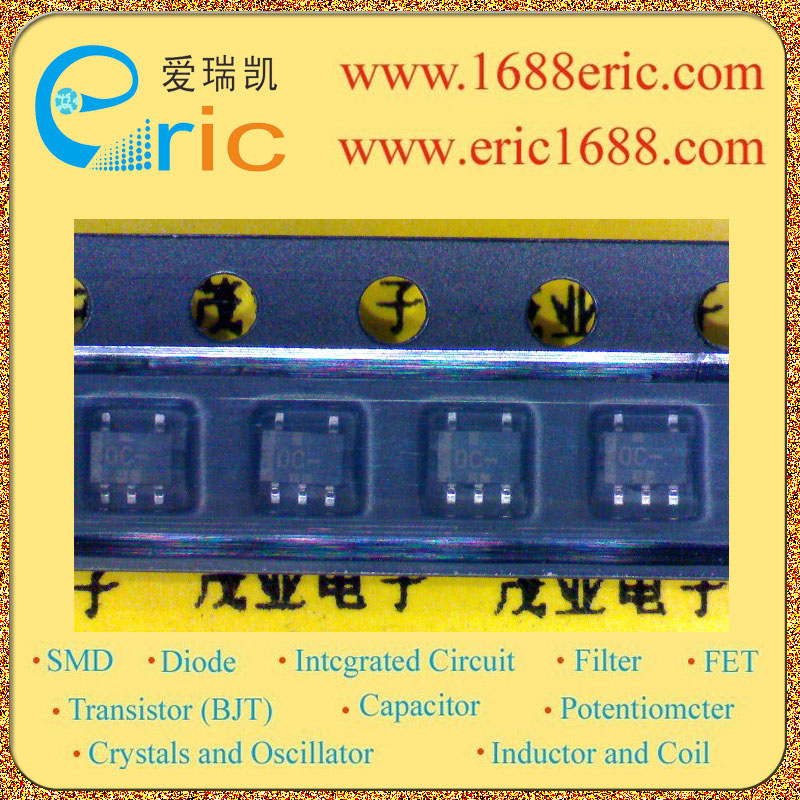

HA1631S03CM OC 的参数 |
| 类型
Type |
通用 General Purpose |
| 元件数
Number of Elements |
1 |
| 输出类型
Output Type |
开漏极，推挽式 Open Drain, Push-Pull |
| 电源电压，单/双 (±)
Voltage - Supply, Single/Dual (±) |
1.8V~5.5V |
| 输入失调电压（最大值）
Voltage - Input Offset (Max) |
5mV |
| 输入偏置电流（最大值）
Current - Input Bias (Max) |
100pA |
| 输出电流（典型值）
Current - Output (Typ) |
14mA |
| 静态电流（最大值）
Current - Quiescent (Max) |
10μA |
| CMRR，PSRR（典型值）
CMRR, PSRR (Typ) |
80dB CMRR，80dB PSRR |
| 传播延迟（最大值）
Propagation Delay (Max) |
|
| 滞后
Hysteresis |
|
| Description & Applications |
FEATURES ? Single CMOS Comparator (Push Pull/Open Drain Output) ? Low supply current HA1631S01/03: IDDtyp = 5 μA (VDD = 3.0 V) HA1631S02/04: IDDtyp = 50 μA (VDD = 3.0 V) ? Low voltage operation: VDD = 1.8 to 5.5 V ? Low input offset voltage: VIOmax = 5 mV ? Low input bias current: IIBtyp = 1 pA ? Maximum output voltage: VOHmin = 2.9 V (at VDD = 3.0 V) ? Input common voltage range includes ground ? On-chip ESD protection ? Available in CMPAK-5 and MPAK-5 package using Pb free lead frame |
| 描述与应用 |
特点 ?单CMOS比较器（推拉/漏极开路输出） ?低电源电流HA1631S01/03：IDDtyp=5μA（VDD=3.0 V） ????????? ?HA1631S02/04：IDDtyp= 50μA（VDD=3.0 V） ?低电压工作：VDD=1.8至5.5 V ?低输入失调电压：VIOmax=5毫伏 ?低输入偏置电流：IIBtyp= 1 PA ?最大输出电压部分：VOHmin=2.9 V（VDD=3.0 V） ?输入共模电压范围包括地面 ?片上ESD保护 ?可在CMPAK-5和MPAK-5封装采用无铅引线框架 |
