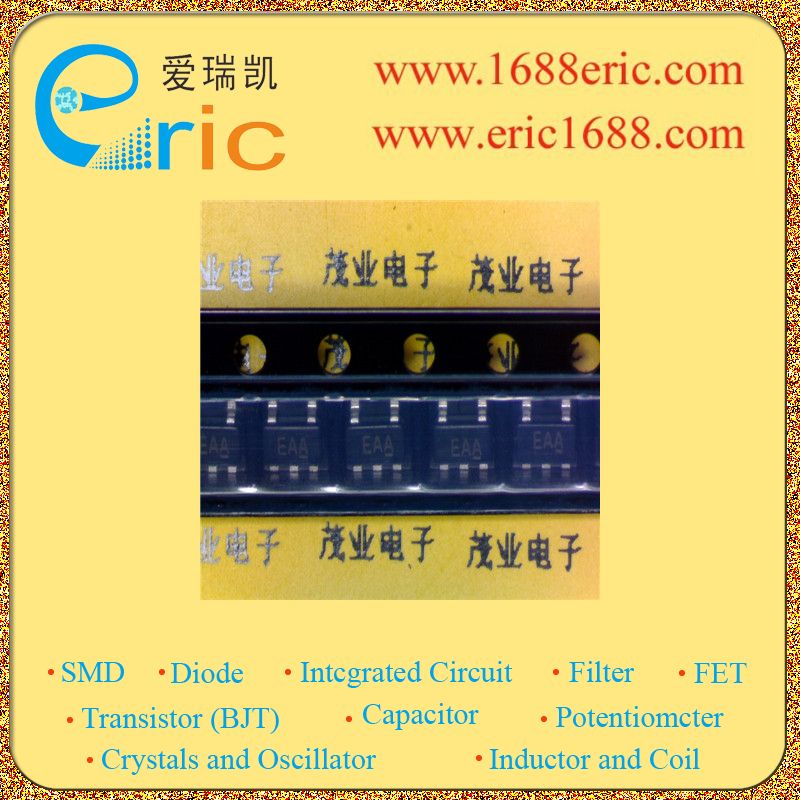

ELM7S14EL EA 的参数 |
| 逻辑类型
Logic Type |
反相施密特触发器 Inverting Schmitt trigger |
| 电路数
Number of Circuits |
1 |
| 输入数
Number of Inputs |
1 |
| 电源电压Vcc
Voltage - Supply |
2V~6V |
| 静态电流Iq
Current - Quiescent (Max) |
1uA |
| 输出高，低电平电流
Current - Output High, Low |
-2.6mA，2.6mA |
| 低逻辑电平
Logic Level - Low |
0.5V~1.8V |
| 高逻辑电平
Logic Level - High |
1.5V~4.2V |
| 传播延迟时间@Vcc，CL
Max Propagation Delay @ V, Max CL |
12ns @ 4.5V，50pF |
| Description & Applications |
SCHMITT Inverter；Features Package : SOT-25 package Same electrical characteristics as 74HC Series Power voltage range : 2.0～6.0V Operation temp. range : -40～+85℃ | IOH | = IOL = 2mA (min) |
| 描述与应用 |
施密特反相器;特性 封装形式：SOT-25封装 74HC系列相同的电气特性 电源电压范围：2.0?6.0V 工作温度。范围：-40?+85℃ | IOH= IOL=2毫安（最小） |
