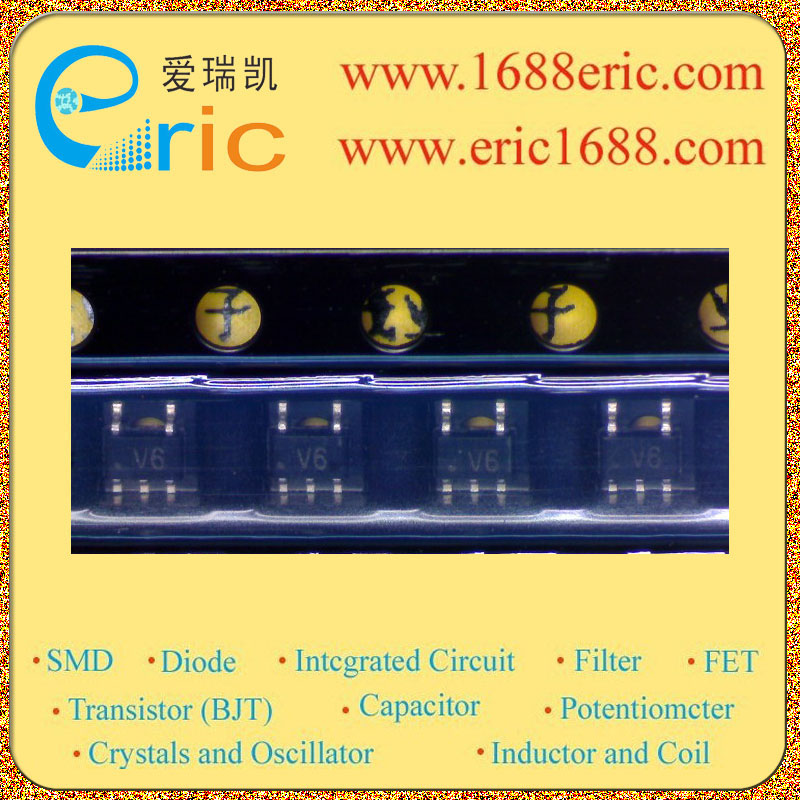

74V1G32CTR V6 的参数 |
逻辑类型
Logic Type |
或门 OR Gate |
电路数
Number of Circuits |
1 |
输入数
Number of Inputs |
2 |
电源电压Vcc
Voltage - Supply |
2V~5.5V |
静态电流Iq
Current - Quiescent (Max) |
1uA |
输出高,低电平电流
Current - Output High, Low |
-8mA,8mA |
低逻辑电平
Logic Level - Low |
0.3V~1.1V |
高逻辑电平
Logic Level - High |
1.7V~4.4V |
传播延迟时间@Vcc,CL
Max Propagation Delay @ V, Max CL |
7.5ns @ 4.5V ~ 5.5V,50pF |
Description & Applications |
SINGLE 2-INPUT OR GATE;FEATURES HIGH SPEED: tPD = 3.8ns (TYP.) at VCC = 5V LOW POWER DISSIPATION: ICC = 1μA(MAX.) at TA=25°C HIGH NOISE IMMUNITY: VNIH = VNIL = 28% VCC (MIN.) POWER DOWN PROTECTION ON INPUTS SYMMETRICAL OUTPUT IMPEDANCE: |IOH| = IOL = 8mA (MIN) at VCC = 4.5V BALANCED PROPAGATION DELAYS: tPLH ? tPHL OPERATING VOLTAGE RANGE: VCC(OPR) = 2V to 5.5V IMPROVED LATCH-UP IMMUNITY |
描述与应用 |
单路双输入或门;特性 高速:TPD =3.8ns电源(VCC = 5V时典型值) 低功耗: ICC=1μA(最大值)在TA = 25°C 高抗干扰性: VNIH= VNIL ?VCC=28%(最小) 掉电保护的投入 对称的输出阻抗: | IOH= IOL ?= VCC= 4.5V8毫安(MIN) 平衡传输时延: TPLH?TPHL 工作电压范围: VCC(OPR)=2V到5.5V 改进的锁存-抗扰度 |
