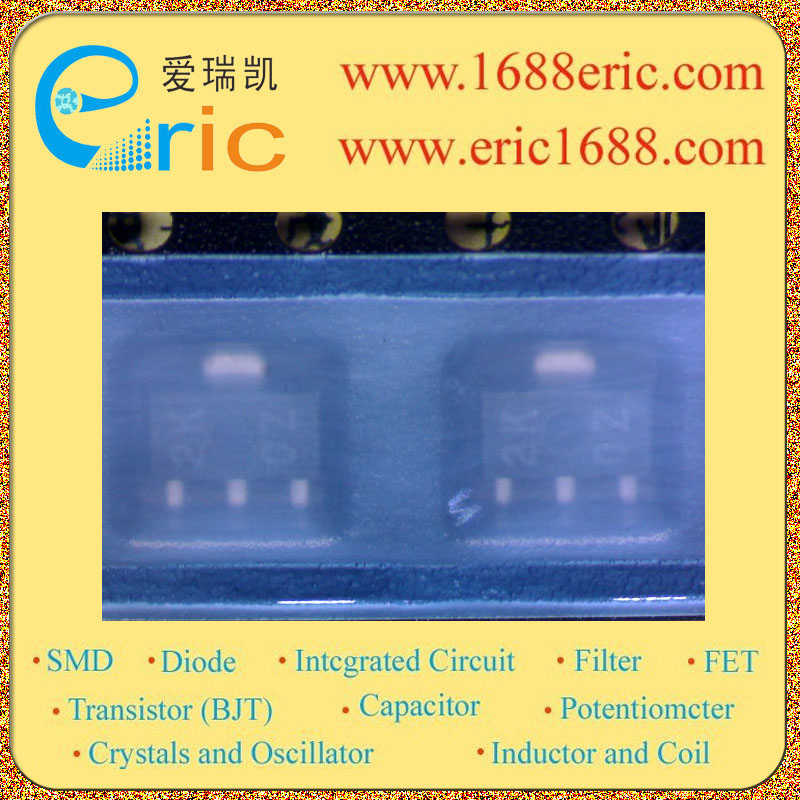

TC55RP2702EMB718 2K 的参数 |
| 电路数量
Number of Regulators |
1 |
| 输入电压VIN
Voltage - Input |
12V |
| 输出电压VOUT
Voltage - Output |
2.7V |
| 输出电流Io
Current - Output |
200mA/0.2A |
| 最大压降VDO
Voltage - Dropout |
380mV/0.38V |
| 带使能脚EN/CE(ON/OFF功能)
With Enable Pin |
无 No |
| 最大耗散功率Pd
Power dissipation |
400mW/0.4W |
| Description & Applications |
1μA LOW DROPOUT POSITIVE VOLTAGE REGULATOR ?Very Low Dropout Voltage 120mV typ at 100mA 380mV typ at 200mA ?High Output Current 250mA (VOUT = 5.0V) ?High Accuracy Output Voltage ± 2% (± 1% Semicustom Version) ?Wide Output Voltage Range 1.1V-6.0V ?Low Power Consumption 1.1μA (Typ.) ?Low Temperature Drift ± 100ppm/°C (Typ.) ?Excellent Line Regulation 0.2%/V (Typ.) ?Package Options 3-Pin SOT-23A ?3-Pin SOT-89 ?Short Circuit Protection ?Custom Voltages Available from 1.1V to 6.0V in ?0.1V Steps for a 2%, and 2.0V to 6.0V for a 1% Tolerance ?Battery-Powered Devices ?Cameras and Portable Video Equipment ?Pagers and Cellular Phones ?Solar-Powered Instruments ?Consumer Products |
| 描述与应用 |
1uA的低漏失正电压稳压器 ?非常低压差....在100mA时为120mV（典型值） 在200mA380mV（典型值） ?高输出电流250mA（VOUT=5.0V） ?高精度输出电压±2％ （±1％的半定制版） ?宽输出电压范围1.1V-6.0V ?低功耗1.1μA（典型值） ?低温度漂移温度系数±100ppm/°C（典型值） ?卓越的线路调整率0.2％/ V（典型值） ?包装选项3引脚SOT-23A ?3引脚SOT-89 ?短路保护？ ?自定义电压可从1.1V至6.0V ?0.1V步骤为2％，1％容差的2.0V至6.0V ?电池供电设备 ?相机和便携式视频设备？ ?寻呼机和手机 ?太阳能供电的仪器 ?消费类产品 |
