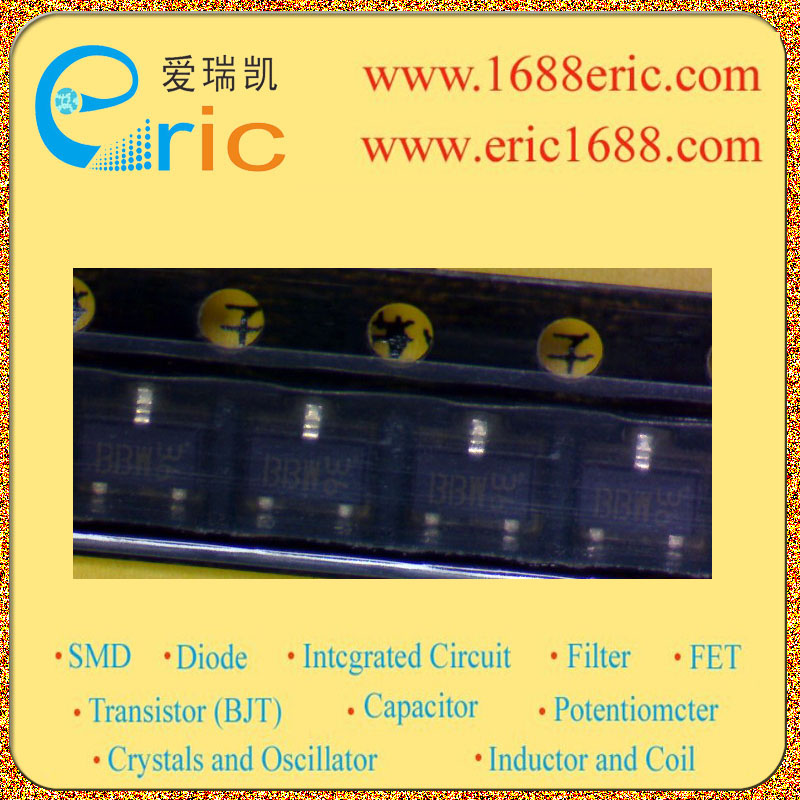

2SD2114K T146W BBW 的参数 |
| 集电极-基极反向击穿电压V(BR)CBO
Collector-Base Voltage(VCBO) |
25V |
| 集电极-发射极反向击穿电压V(BR)CEO
Collector-Emitter Voltage(VCEO) |
20V |
| 集电极连续输出电流IC
Collector Current(IC) |
500mA/0.5A |
| 截止频率fT
Transtion Frequency(fT) |
350MHz |
| 直流电流增益hFE
DC Current Gain(hFE) |
1200~2700 |
| 管压降VCE（sat）
Collector-Emitter Saturation Voltage |
180mV/0.18V |
| 耗散功率Pc
Power Dissipation |
200mW/0.2W |
| Description & Applications |
features * High DC current gain. hFE = 1200 (Typ.) * High emitter-base voltage. VEBO = 12V (Min.) * Low VCE(sat). VCE(sat) = 0.18V (Typ.) (IC / IB = 500mA / 20mA) structure Epitaxial planar type NPN silicon transisto |
| 描述与应用 |
*高直流电流增益。 HFE=1200 *高发射基地电压。 VEBO=12V（最小值） *低VCE（SAT）。 VCE（饱和）=0.18V （IC/ IB=500mA/20毫安的） 结构 外延平面型 NPN硅transisto的 |
