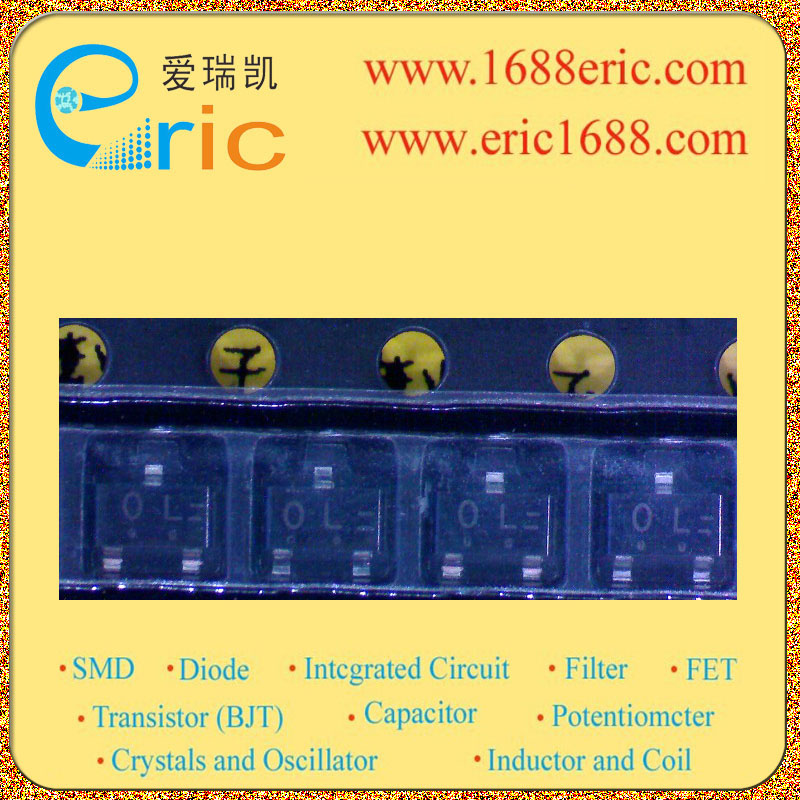

2SA1521 OL 的参数 |
| 集电极-基极反向击穿电压V(BR)CBO
Collector-Base Voltage(VCBO) |
-50V |
| 集电极-发射极反向击穿电压V(BR)CEO
Collector-Emitter Voltage(VCEO) |
?50V |
| 集电极连续输出电流IC
Collector Current(IC) |
?500mA/-0.5A |
| 截止频率fT
Transtion Frequency(fT) |
250MHz |
| 直流电流增益hFE
DC Current Gain(hFE) |
50 |
| 管压降VCE（sat）
Collector-Emitter SaturationVoltage |
-100mV/-0.1V |
| 耗散功率Pc
PoWer Dissipation |
200mW/0.2W |
| Description & Applications |
Switching Applications (with Bias Resistance) Applications · Swicthing circuits, inverter circuits, interface circuits,driver circuits. Features · On-chip bias resistance : R1=2.2k?, R2=2.2k?. · Small-sized package : CP. · Large current capacity : IC=500mA. |
| 描述与应用 |
切换应用程序（带偏置电阻） 应用 ?·Swicthing电路，逆变器电路，接口电路，驱动器电路。 特点 ?·片上偏置电阻：R1=2.2KΩ，R2=2.2KΩ。 ?·小型封装：CP。 ?·大电流容量：IC=500mA的电流。 |
