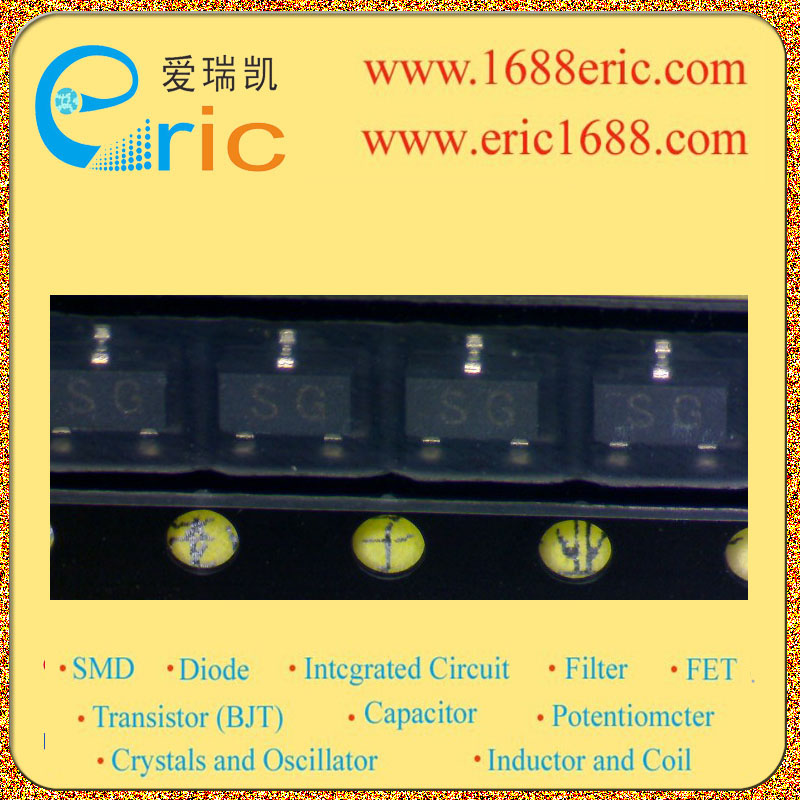

2SA1162-GR SG 的参数 |
| 集电极-基极反向击穿电压V(BR)CBO
Collector-Base Voltage(VCBO) |
-50V |
| 集电极-发射极反向击穿电压V(BR)CEO
Collector-Emitter Voltage(VCEO) |
?50V |
| 集电极连续输出电流IC
Collector Current(IC) |
?150mA/-0.15A |
| 截止频率fT
Transtion Frequency(fT) |
80MHz |
| 直流电流增益hFE
DC Current Gain(hFE) |
70~400 |
| 管压降VCE（sat）
Collector-Emitter SaturationVoltage |
-100mV/-0.1V |
| 耗散功率Pc
PoWer Dissipation |
150mW/0.15W |
| Description & Applications |
Audio Frequency General Purpose Amplifier Applications Features ? TOSHIBA Transistor Silicon PNP Epitaxial Type (PCT process) ? High voltage and high current: VCEO = ?50 V, IC = ?150 mA (max) ? Excellent hFE linearity: hFE (IC = ?0.1 mA)/hFE (IC = ?2 mA) = 0.95 (typ.) ? High hFE: hFE = 70~400 ? Low noise: NF = 1dB (typ.), 10dB (max) ? Complementary to 2SC2712 ? Small package APPLICATIONS ? Audio Frequency General Purpose Amplifier Applications |
| 描述与应用 |
音频通用放大器应用 特点 ?TOSHIBA晶体管的硅PNP外延式（PCT的进程） ?高电压和高电流：VCEO=-50 V，IC= -150 mA（最大） ?优秀HFE线性：HFE（IC= -0.1毫安）/ HFE（IC=-2毫安）=0.95（典型值） ?高HFE：HFE=70?400 ?低噪音：NF=1分贝（典型值），10分贝（最大） ?互补2SC2712 ?小型封装 应用 ?音频通用放大器应用 |
